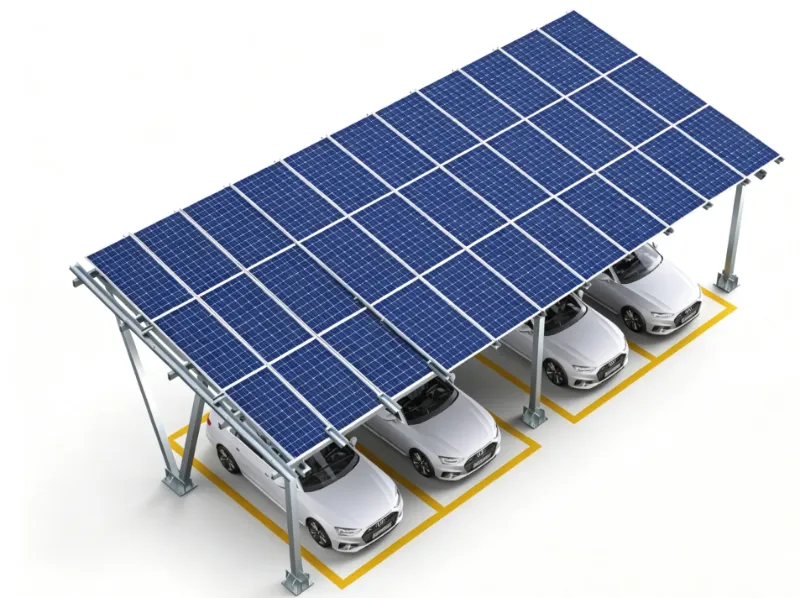

System mocowania wiaty typu Solar IV

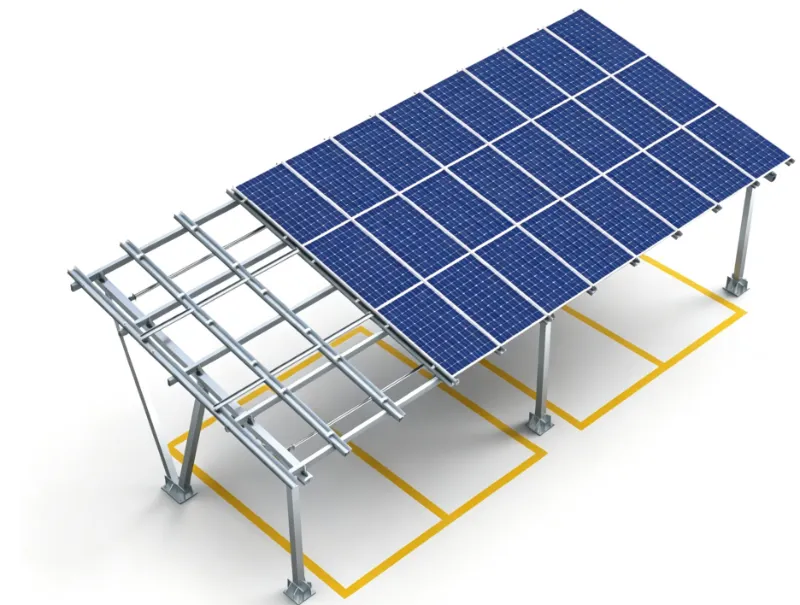

Ten system mocowania wiaty typu Solar IV od dostawcy Xiamen Honor Energy wykorzystuje trójkątną konstrukcję mechaniczną z ukośnym usztywnieniem. Kolumny, stężenia, belki główne i płatwie są wykonane ze stali węglowej ocynkowanej ogniowo i połączone z elementami mocującymi ze stali nierdzewnej 304, aby zapobiec korozji galwanicznej. Ta konstrukcja wiaty fotowoltaicznej zapewnia niezawodną wydajność na zewnątrz.

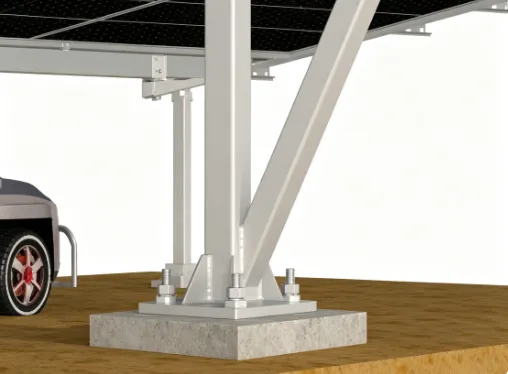

Fundament z bloczków betonowych jest standardem; Dostępny jest również fundament z kotwą gruntową, dostosowany do różnych warunków glebowych w miejscu instalacji.

Kąt nachylenia można regulować w zależności od potrzeb projektu, jest kompatybilny z większością paneli słonecznych w ramkach oraz umożliwia montaż modułów w orientacji poziomej i pionowej.

Modułowe części łączone śrubami, nie wymagają spawania na miejscu, co pozwala zaoszczędzić mnóstwo czasu na budowie.

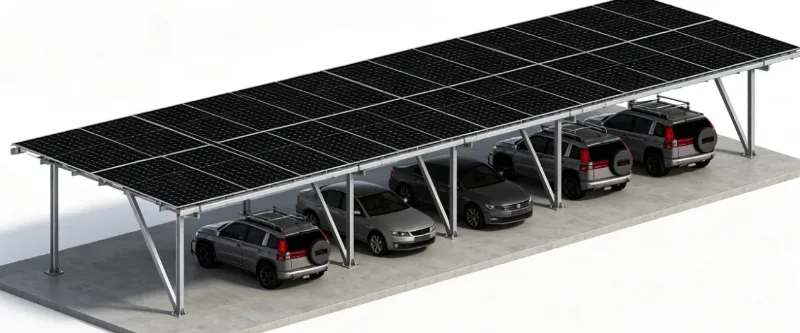

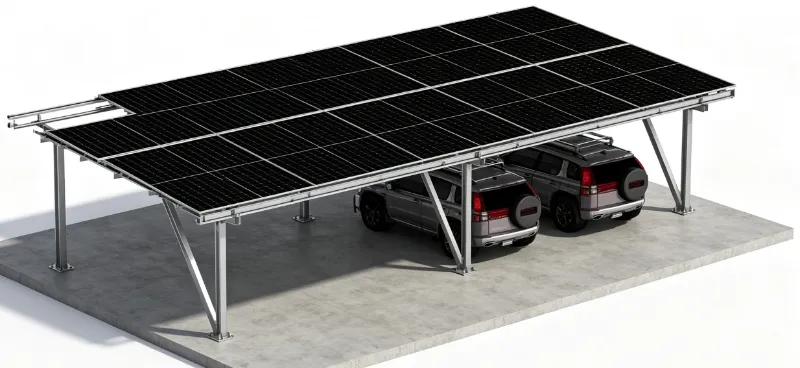

Możliwa jest rozbudowa wielownękowa. Można zacząć od prostego pojazdu na dwa samochody i rozszerzyć go na duże parkingi komercyjne. Wstępnie zarezerwowane miejsce na modernizację ładowarek pojazdów elektrycznych jest opcjonalne w celu zbudowania kompletnego zadaszenia parkingowego wyposażonego w energię słoneczną.

Wstępny montaż fabryczny

We własnym zakresie przeprowadzamy kontrolę przed montażem kluczowych elementów konstrukcji wiaty fotowoltaicznej.

Podczas produkcji belki główne, stężenia ukośne i złącza łączące są mocowane próbnie. Dokładnie sprawdzamy położenie otworów, odstępy i ogólną dokładność wymiarów.

Po pełnej weryfikacji dopasowania rozbieramy je do pakowania. Ekipy na miejscu potrzebują jedynie połączenia śrubowego, bez konieczności wykonywania dodatkowych prac związanych z cięciem lub wierceniem. Zmniejsza liczbę błędów montażowych i przyspiesza postęp całego projektu.

Niezawodny czas realizacji

Standardowe komponenty magazynowe mogą zostać wysłane w ciągu 2–3 dni od otrzymania płatności.

W przypadku zamówień na kompletne komercyjne projekty wiat fotowoltaicznych typowy czas realizacji wynosi 2–3 tygodnie w zależności od wielkości projektu.

W przypadku dużych zamówień na wiaty wielonawowe ustalony zostanie priorytetowy harmonogram produkcji. Na bieżąco informujemy Cię o statusie produkcji, aby dopasować się do harmonogramu budowy Twojej witryny.

Pakowanie i załadunek kontenerów

Części stalowe pakujemy na paletach stalowych lub paletach drewnianych poddanych obróbce cieplnej ISPM-15. Pomiędzy elementami znajdują się uszczelki ochronne, które chronią ocynkowane powierzchnie przed zarysowaniem podczas transportu.

Wszystkie śruby i drobny osprzęt są dostarczane w oddzielnych wodoodpornych torebkach, a każda paleta zawiera pełną listę pakowania.

Wybieramy odpowiedni typ palety w oparciu o zasady obowiązujące w Twoim kraju docelowym. Nasze palety drewniane w pełni spełniają eksportowe wymagania fitosanitarne ISPM-15.

Nasz zespół opracowuje najlepszy układ załadunku, aby maksymalnie wykorzystać przestrzeń kontenera. Towary są mocno przymocowane pasami, aby ograniczyć drgania i ścieranie, zapewniając bezpieczne przybycie systemu mocowania wiaty typu Solar IV do portu docelowego.

Przewaga kontra konkurencja

Trójkątna konstrukcja usztywniająca typu IV zapewnia lepszą odporność na obciążenie wiatrem

nadaje się do regionów przybrzeżnych narażonych na tajfuny o niższym ryzyku deformacji.

W całości ocynkowana ogniowo stal węglowa o kwalifikowanej grubości cynku, doskonała odporność na mgłę solną, znacznie dłuższa żywotność na zewnątrz w porównaniu z alternatywnymi stalami malowanymi.

Dostawa w jednym miejscu: kolumny, stężenia, płatwie i wszystkie elementy złączne są dostarczane razem, bez konieczności pozyskiwania dodatkowych części zamiennych z Twojej strony.

Elastyczne dostosowywanie: ilość miejsc parkingowych, wysokość prześwitu, kąt nachylenia i opcje fundamentów można dostosować do lokalnych standardów inżynieryjnych, korzystając ze wsparcia inżynierskiego w zakresie obliczeń obciążenia.

Fabryczny montaż próbny ogranicza liczbę przeróbek na miejscu i koszty robocizny.

Dane techniczne

Główny materiał: Q235B / Q355B

Miejsca parkingowe: Zacznij od 2-miejscowych, z możliwością rozbudowy o wiele stanowisk

Kąt pochylenia: 5-15°, konfigurowalny

Opcja fundamentu: Blok betonowy / śruba uziemiająca

Orientacja modułu: pozioma/pionowa

Maksymalne obciążenie wiatrem: do 45 m/s

Obciążenie śniegiem: 1,6 kN/㎡

Gwarancja: 10 lat gwarancji na produkt, 25 lat trwałości projektowej

Zastosowanie: Park biznesowy, teren fabryki, parking handlowy

Raporty z inspekcji

Każda partia systemu mocowania wiaty typu Solar IV przechodzi rygorystyczną kontrolę fabryczną przed wysyłką.

Dostępne dokumenty obejmują badanie grubości powłoki cynkowej, raport z testu w komorze solnej, certyfikat materiału stalowego i zapisy tolerancji wymiarów.

Raporty mogą być dostarczane wraz ze zleceniami przeglądu projektów zagranicznych i wykorzystania w przetargach.

Wsparcie posprzedażowe

Dostarczone zostaną kompletne rysunki konstrukcyjne i instrukcje montażu systemu mocowania wiaty typu Solar IV.

Nasi inżynierowie oferują wskazówki techniczne online podczas realizacji projektu w przypadku pytań związanych z instalacją na miejscu.

W przypadku niesztucznych wad jakościowych zapewniamy odpowiednie rozwiązania zgodnie z warunkami gwarancji.

Dostępny jest serwis techniczny umożliwiający późniejsze modyfikacje i wielonawową rozbudowę systemu wiaty garażowej.
