Klipy dachowe PV: dopasuj profil, zainstaluj prawidłowo

Honor Energia, profesjonalny dostawca specjalizujący się wAkcesoria do systemów montażu PV. Od kliploków dachowych po pasujące szyny – oferujemy pełną gamę rozwiązań typu „one stop”. Nasze kliploksy obejmują konstrukcje kątowe, na rąbek stojący, trapezowe oraz najnowsze konstrukcje zintegrowane, kompatybilne z praktycznie wszystkimi popularnymi blachami stalowymi profilowanymi dostępnymi na rynku, z możliwością wykonania również na zamówienie. Po stronie szyn oferujemy szyny aluminiowe o wysokiej wytrzymałości i łączniki ze stali nierdzewnej o różnych specyfikacjach, aby spełnić różne wymagania dotyczące obciążenia i rozpiętości. Niezależnie od tego, czy jesteś firmą EPC, instalatorem, czy też osobą, która faktycznie płaci rachunki – Xiamen Honor Energy zapewnia Ci solidne produkty i szybkie, bezproblemowe wsparcie.

A teraz o kliplokach dachowych: ich główne zadanie jest całkiem proste – wgryzają się w podniesione krawędzie stalowego dachu i podtrzymują cały system szyn i paneli fotowoltaicznych. Rozbijmy to trochę.
Po pierwsze, utrzymują panele stabilnie na miejscu. O to właśnie chodzi – upewnienie się, że moduły wytrzymają deszcz, wiatr i każdą pogodę.
Po drugie – i to jest duże w przypadku dachów kątowych i dachów na rąbek stojący – te kliploksy nie wymagają ani jednego otworu wiertniczego. Brak dziur oznacza brak wycieków. Zachowujesz nienaruszoną oryginalną hydroizolację dachu, a właśnie tego oczekujesz, gdy masz do czynienia z dachami fabryk lub magazynów. Dzięki temu doskonale nadają się do dużych dachów przemysłowych lub magazynowych.

Poprawa odporności na wiatr – niektóre kliploky są specjalnie zaprojektowane jako typy zapobiegające podnoszeniu, zapewniające dodatkową siłę trzymania przed silnymi siłami unoszącymi podczas burzy.

Możliwość dostosowania różnych profili żeber – kliploks można wykonać na zamówienie, aby pasowały do ​​dokładnego kształtu i rozmiaru żeber z blachy stalowej, zapewniając dokładne dopasowanie.
Poza tym kliploks są również stosowane w systemach przeciw tajfunom, urządzeniach przeciwpoślizgowych, a nawet do mocowania dekoracyjnych paneli aluminiowych na dachach.

Kluczowe cechy kliploksów dachowych

Żadnych kompromisów w kwestii wodoodporności – to największa zaleta. Ponieważ nie są wiercone żadne otwory, oryginalna wodoodporna membrana pozostaje nienaruszona. W szczególności kliploksy na rąbek stojący wgryzają się bezpośrednio w zamknięte krawędzie, praktycznie eliminując ryzyko wycieków.



Szybka instalacja – wiele komponentów można wstępnie zmontować w fabryce; na miejscu wystarczy je wpiąć i dokręcić śruby. Oszczędza to czas i pracę.
Lekki i odporny na korozję – większość kliploków jest wykonana ze stopów aluminium (np. 6063-T5 lub 6005-T5) z anodowanym wykończeniem powierzchni. Dodają niewielkiego dodatkowego obciążenia do dachu i przechodzą testy w komorze solnej trwające 1000 lub więcej godzin.



Mają jednak też wady – choć nie są penetracyjne, kliploksy nie są trwale związane z dachem. Pod wpływem długotrwałego wiatru, śniegu lub obciążeń sejsmicznych mogą stopniowo poluzować się lub nawet odłączyć. Dlatego też regularne kontrole są niezbędne.
Należy wcześniej sprawdzić nośność – Dachy ze stali profilowanej mają ograniczoną nośność. Dodatkowy ciężar systemu fotowoltaicznego nie może przekraczać pierwotnego obciążenia projektowego. Praktyka branżowa sugeruje około 0,15 kN/m² dla nowych ładunków; w rzeczywistości całkowita waga paneli wraz z systemem montażowym zwykle waha się w granicach od 20 do 35 kg na metr kwadratowy. Zawsze uzyskaj oryginalne rysunki konstrukcyjne i przeprowadź weryfikację obciążenia przed montażem.

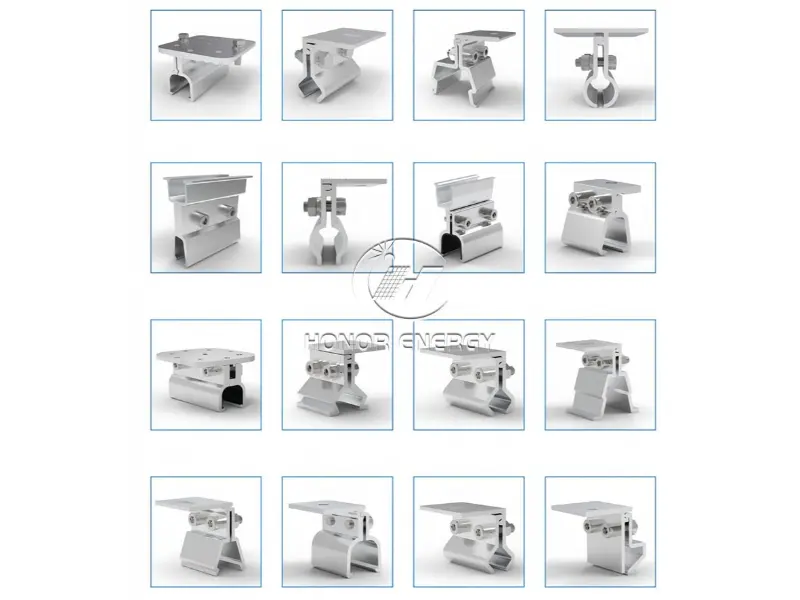

Główne typy kliploksów dachowych

Wybór kliploku zależy całkowicie od profilu blachy stalowej. Różne kształty żeber wymagają różnych konstrukcji kliploków.

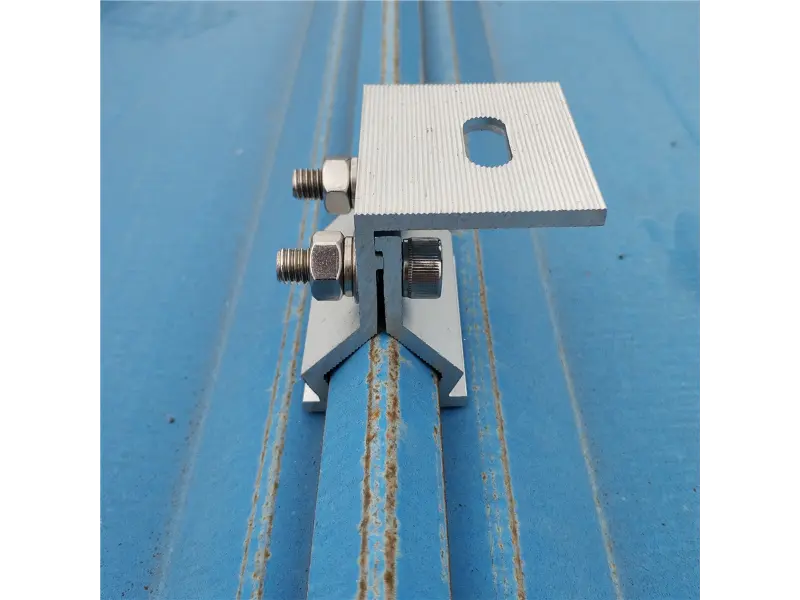

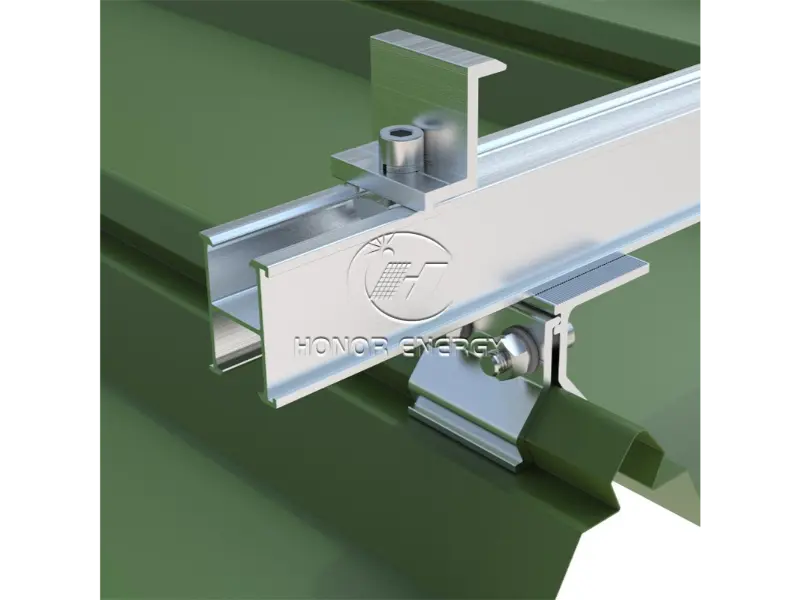

Klibloki typu kątowego

Pasujący profil dachowy: blachy stalowe profilowane kątowo (popularne modele: 470, 760, 820 itp.).
Arkusze kątowe są wyposażone w ukośne żebro – jest to idealny kształt, którego można chwycić kliplok. Nasze kliploksy mają szczęki zaprojektowane tak, aby wgryźć się dokładnie w żebro, a co najlepsze? Nie robisz ani jednej dziury w dachu. Montaż jest prosty: umieść aluminiowy kliplok nad żebrem i dokręć śruby.
Obecnie dostępne są zintegrowane kliploki kątowe, które całkowicie eliminują potrzebę stosowania szyn montażowych – moduły można mocować bezpośrednio do kliplok, co znacznie skraca czas montażu.

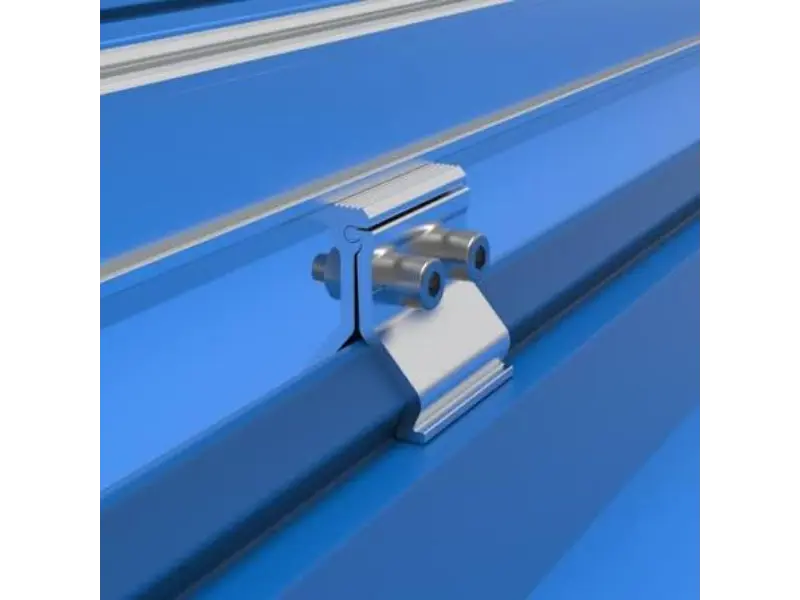

Klibloki na rąbek stojący

Dopasowany profil dachowy: blachy stalowe profilowane na rąbek stojący (popularne modele: 400, 430 itp.).
Żebra tych arkuszy są uniesione pionowo i zazębione. kliploks po prostu mocuje się na pionowym szwie – ponownie nie jest wymagana penetracja. W rzeczywistych projektach, takich jak półprzewodnikowa elektrownia fotowoltaiczna Hefei BOE na dachu, w systemie montażu zastosowano specjalnie zaprojektowane kliploksy na rąbek stojący.



Klipsy trapezowe (typu T).

Pasujący profil dachu: blachy stalowe profilowane trapezowo.
Blachy trapezowe mają proste żebra w kształcie trapezu, bez skomplikowanych funkcji blokujących typowych dla typów kątowych lub stojących. Te żebra nie zapewniają niezawodnego punktu zatrzaskowego; dlatego obecną standardową praktyką jest stosowanie wkrętów samogwintujących, które wbijają się w blachę stalową i kotwią w znajdujących się pod nią płatwiach.
Wada jest oczywista – wiercenie powoduje przebicie warstwy wodoodpornej, tworząc potencjalną ścieżkę wycieku. W przypadku dachów trapezowych dodatkowe środki hydroizolacyjne mają kluczowe znaczenie: zainstaluj podkładki gumowe EPDM pomiędzy kliplok a blachą stalową i nałóż odporny na warunki atmosferyczne silikonowy uszczelniacz konstrukcyjny wokół każdego otworu na śrubę (co może wytrzymać ponad 10 lat). W 2023 r. tajfun w Nantong powalił 12 projektów fotowoltaicznych – ponad 60% awarii wynikało z korozji i pęknięć w wierconych miejscach.



Zintegrowane kliploksy

Jest to nowsza konstrukcja, w której wyeliminowano szyny montażowe. Klilok jest integralnie uformowany jako jeden element, lekki i mocny. Moduły fotowoltaiczne można montować bezpośrednio na kliploku, oszczędzając koszty materiałów i poprawiając nośność.





Wskazówki dotyczące wyboru i instalacji

Dopasuj typ kliplok do profilu dachu – kliploków kątowych nie wolno stosować na blachach trapezowych, a kliploków typu T nie nadają się do innych profili. Niedopasowanie prowadzi do poluzowań i nieszczelności.
Nie dokręcaj śrub zbyt mocno – zwykle dążymy do momentu od 20 do 30 N·m. Wyjdź poza to, a zmiażdżysz stalową blachę, co zepsuje hydroizolację.
I na litość boską, nie pomijaj uszczelniacza. Ta niewielka szczelina między kliplokem a dachem to dokładnie miejsce, w którym przedostaje się woda, dlatego należy ją odpowiednio wypełnić.
Staraj się także unikać pracy w deszczowe dni. Wilgoć osłabia przyczepność szczeliwa i jest to przyczyną późniejszych nieszczelności.

Ostatnia rzecz – bądź na bieżąco z regularnymi kontrolami. Sprawdzaj śruby i uszczelniacz co sześć miesięcy i zawsze wykonuj dodatkową rundę po dużej burzy lub obfitych opadach śniegu.
Niech nie zmyli ich rozmiar – kliploks wykonują ciężką pracę. Wybierz odpowiedni typ i dobrze go zainstaluj, a otrzymasz system, który jest szybki, szczelny i niezawodny. Źle się zrozumiesz, a zapłacisz za to – niższa generacja, uszkodzenie dachu lub, co gorsza, poluzowanie się paneli. Sztuczka jest prosta: dopasuj kliplok do dachu, dobrze go dokręć i bądź na bieżąco z konserwacją.
