Płyta łącząca energię słoneczną

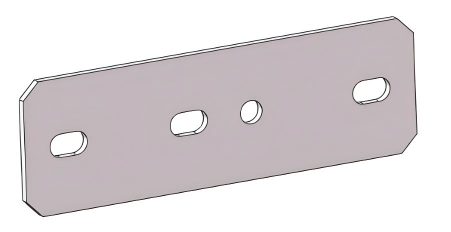

Część zwana płytką łączącą energię słoneczną to w zasadzie mocny, płaski kawałek metalu w kształcie grubego prostokąta. Jest zbudowany z wytrzymałej stali pokrytej powłoką zapobiegającą rdzewieniu. Wywiercono w nim wiele otworów na śruby według bardzo specyficznego, zaplanowanego wzoru. Jego głównym zadaniem jest tworzenie super solidnego ogniwa. Działa jak wytrzymały łącznik, który skręca ze sobą i blokuje dwie główne części konstrukcji wsporczej: poziome belki podtrzymujące panele słoneczne oraz pionowe słupki zakotwiczone w ziemi. Szczelne połączenie tych części zapewnia, że ​​cały ciężar i siła z paneli i wiatru zostaną bezpiecznie przeniesione w dół przez całą konstrukcję i na ziemię.

Metoda połączenia

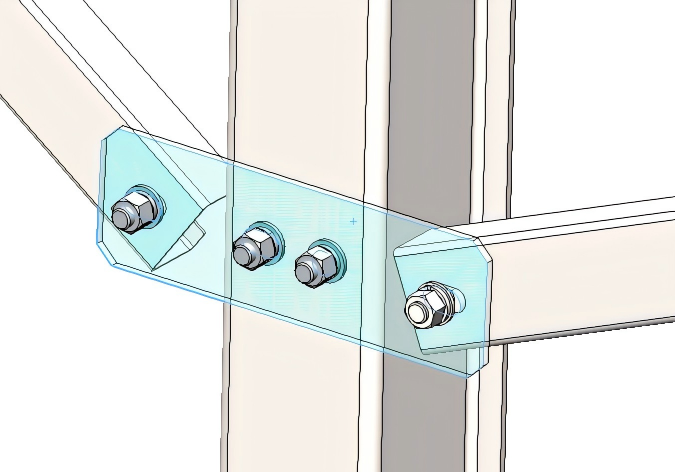

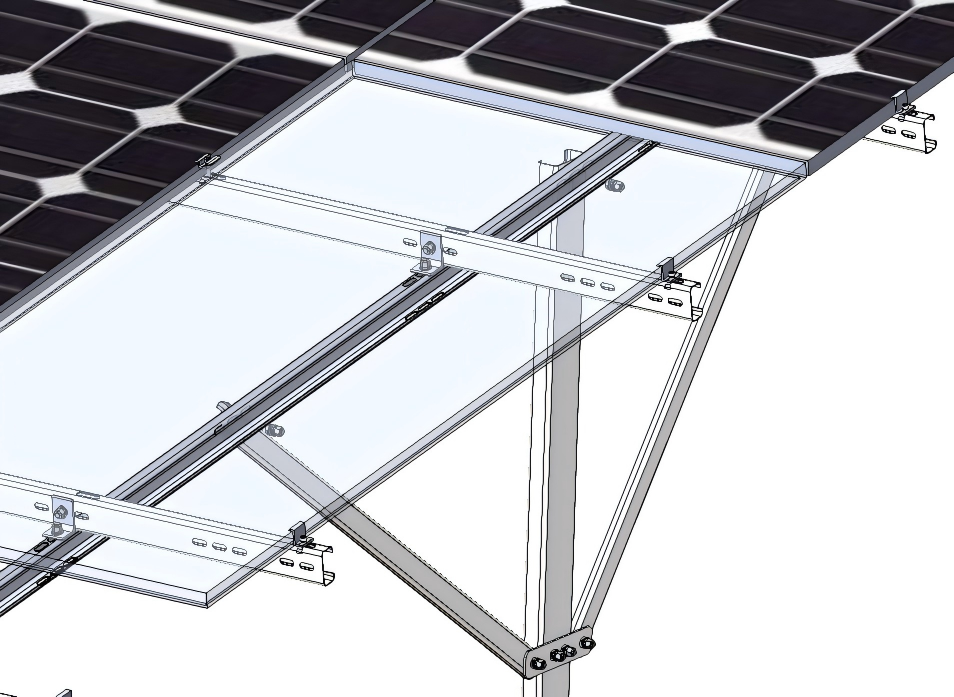

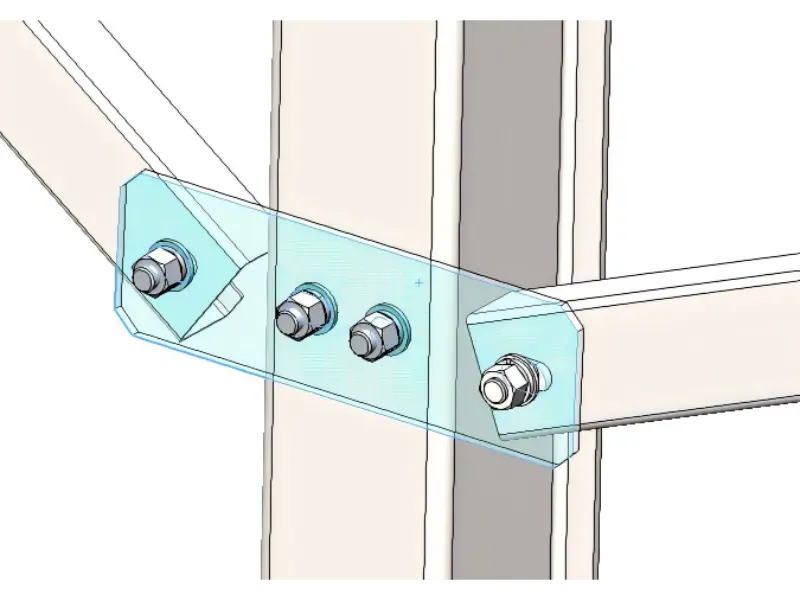

Łącząca płyta słoneczna jest powszechnie spotykana w jednokolumnowych systemach wsporczych naziemnych lub systemach wsporczych naziemnych wymagających dodatkowego usztywnienia ukośnego. Dzieje się tak, ponieważ skutecznie przenosi wszystkie siły na kolumnę główną, wzmacniając w ten sposób długość głównej belki podłużnej i zabezpieczając ją na miejscu. Musi posiadać minimum cztery otwory: zewnętrzne otwory do podłączenia stężenia ukośnego i dwa środkowe otwory do podłączenia kolumny głównej.

Otwory w płycie łączącej do montażu solarnego po obu stronach są zwykle rozmieszczone parami, ponieważ zwykle do kolumny należy przymocować tylko dwa nachylone kable. Otwory środkowe są zazwyczaj rozmieszczone poziomo parami lub pionowo parami. Chociaż orientacja jest różna, rozkład naprężeń pozostaje zasadniczo taki sam. Obecnie otwory są zwykle projektowane w układzie pionowym, aby uniknąć koncentracji naprężeń wzdłuż tej samej linii poziomej, zwiększając w ten sposób stabilność.

Cechy konstrukcyjne

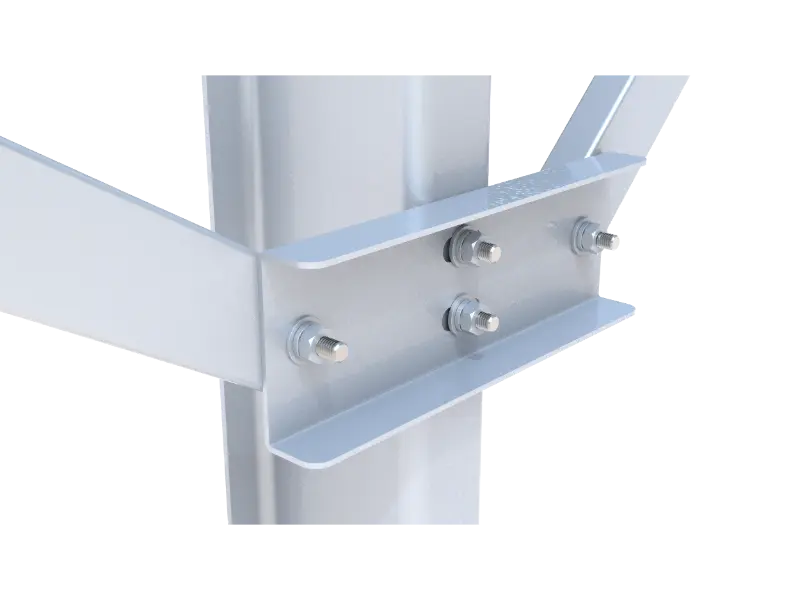

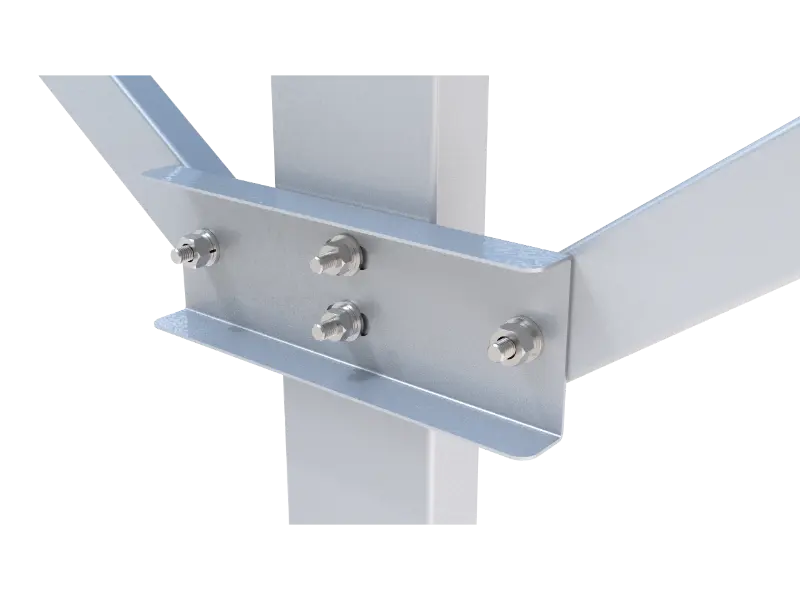

Płytka przyłączeniowa Mount Solar ma również przemyślaną konstrukcję: jej górna i dolna krawędź są wygięte lub złożone. Budowniczowie często używają tego kształtu w miejscach, w których występuje silny wiatr lub śnieg. Zagięte krawędzie płyty łączącej działają tak samo jak wzmocnione narożniki solidnego pudełka transportowego. Tu nie chodzi tylko o wygląd; w rzeczywistości blokuje metal w znacznie sztywniejszy kształt, który jest odporny na zginanie.
