Stopka L do montażu solarnego

Od lat zajmujemy się montażem paneli słonecznych, także tutaj, w Xiamen Honor Energy. Powierzchnia stopki L-Foot do montażu solarnego jest poddana anodowaniu w celu poprawy odporności na utlenianie i trwałości na zewnątrz. Dzięki zwartej konstrukcji w kształcie litery L stopa PV L zapewnia stabilne połączenie szyn fotowoltaicznych z konstrukcjami wsporczymi. Jest kompatybilny ze zwykłymi szynami montażowymi do instalacji solarnych, w tym profilami 41×41 mm i 41×62 mm i jest szeroko stosowany w metalowych systemach dachowych, betonowych instalacjach dachowych i naziemnych konstrukcjach do montażu paneli słonecznych.

Konstrukcja podstawy L do montażu solarnego

Stopa PV L to wspornik kątowy stosowany w systemach montażu paneli fotowoltaicznych do łączenia szyn fotowoltaicznych z konstrukcjami wsporczymi. Przenosi obciążenia mechaniczne z modułów fotowoltaicznych i szyn na dach lub fundament.

Typowa ścieżka obciążenia to:

Moduł solarny → Szyna → Stopa L → Konstrukcja dachu/fundament

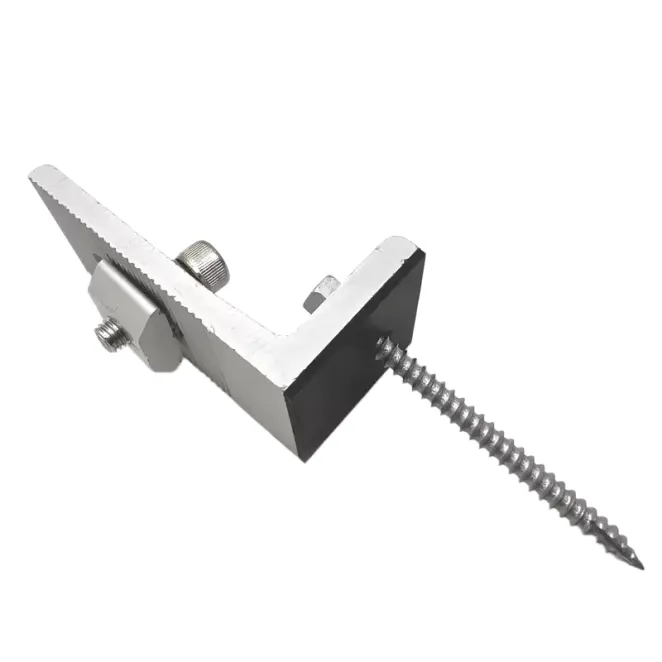

Podstawa pozioma mocowana jest do powierzchni nośnej, natomiast część pionowa łączy się z szyną solarną za pomocą śrub. Konstrukcja ze szczelinami umożliwia regulację położenia podczas instalacji, poprawiając wyrównanie szyn i kompatybilność z różnymi warunkami dachowymi.

Obróbka materiału i powierzchni

Stop aluminium 6005-T5

Stopy L do montażu solarnego są produkowane głównie ze stopu aluminium 6005-T5, który zapewnia równowagę pomiędzy wytrzymałością, lekką konstrukcją i odpornością na korozję.

Anodowana powierzchnia tworzy ochronną warstwę tlenku, która poprawia odporność na wilgoć, utlenianie i ekspozycję na środowisko zewnętrzne. W przypadku zastosowań w środowiskach przybrzeżnych lub wysoce korozyjnych można wybrać alternatywy ze stali nierdzewnej, zgodnie z wymaganiami projektu.

Cechy produktu

Regulowana konstrukcja połączenia

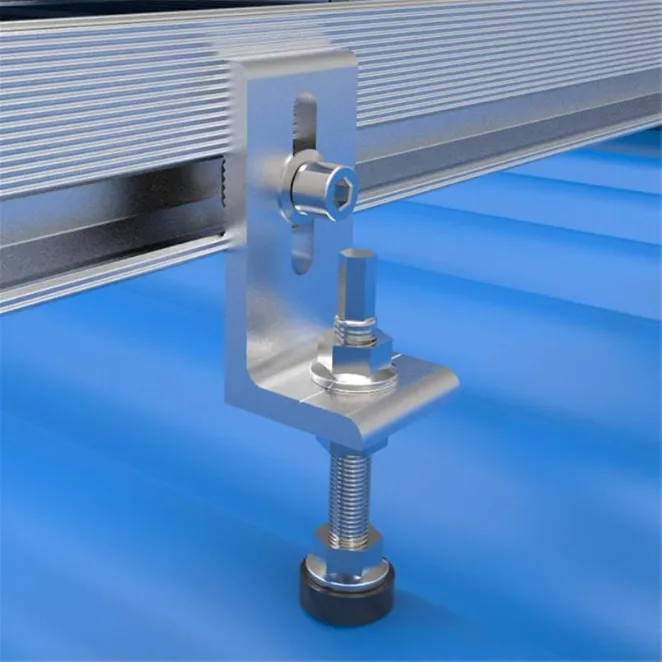

Zintegrowana konstrukcja szczeliny umożliwia elastyczne pozycjonowanie pomiędzy stopą L a szyną solarną, pomagając zachować wyrównanie w różnych konstrukcjach montażowych.

Lekka aluminiowa konstrukcja

Struktura stopu aluminium zmniejsza masę komponentów, zachowując jednocześnie wytrzymałość mechaniczną wymaganą w zastosowaniach montażowych fotowoltaicznych. Dzięki temu nadaje się do dużych projektów fotowoltaicznych, w których ważne są waga komponentów i wydajność instalacji.

Kompatybilność kolei

Stopki do montażu solarnego L są kompatybilne z powszechnie stosowanymi profilami szyn fotowoltaicznych, m.in.:

· Szyny aluminiowe 41×41 mm

· Szyny aluminiowe 41×62 mm

· Dostosowane systemy szynowe

Charakterystyka wydajności

Wsparcie obciążenia strukturalnego

Wytrzymałość stopy L do montażu solarnego zależy od gatunku materiału, grubości, wymiarów, metody mocowania i projektu systemu.

Typowe systemy montażu fotowoltaicznego wykorzystujące nóżki w kształcie litery L są przeznaczone do zastosowań przy prędkości wiatru do 60 m/s i obciążeniu śniegiem około 1,4–1,5 kN/m². Rzeczywista wydajność zależy od obliczeń konstrukcyjnych specyficznych dla projektu i warunków środowiskowych.

Odporność na korozję

Połączenie elementów złącznych z anodyzowanego aluminium i stali nierdzewnej zapewnia odporność na korozję w długoterminowych zastosowaniach fotowoltaicznych na zewnątrz. Właściwy dobór materiału pomaga zmniejszyć ryzyko korozji spowodowane narażeniem na środowisko i problemami z kompatybilnością metali.

Proces produkcyjny

Stopy L do montażu solarnego są produkowane w procesach obejmujących tłoczenie, wytłaczanie i obróbkę CNC.

W przypadku standardowej produkcji wielkoseryjnej tłoczenie zapewnia spójne wymiary i wydajną produkcję. Obróbka CNC jest stosowana w przypadku niestandardowych projektów, specjalnych wymiarów i wymagań o małej objętości.

Jakość produkcji koncentruje się na:

· Dokładność wymiarowa

· Precyzja szczelin i otworów

· Konsystencja obróbki powierzchni

· Integralność strukturalna

Proces anodowania poprawia wydajność powierzchni elementów aluminiowych poprzez zwiększenie twardości, odporności na korozję i odporność na warunki atmosferyczne.

Aplikacje

Systemy fotowoltaiczne z metalowym dachem

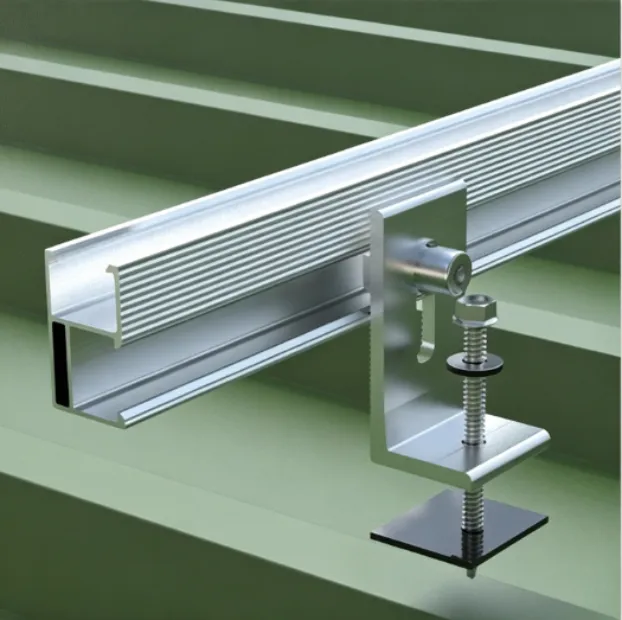

Stopy L do montażu solarnego są szeroko stosowane na dachach z blachy trapezowej i falistej. Ich zwarta budowa pozwala na bezpośrednie łączenie szyn fotowoltaicznych z konstrukcjami nośnymi dachu za pomocą odpowiednich łączników.

Systemy dachowe na rąbek stojący

W przypadku dachów na rąbek stojący, stopy L można połączyć z zaciskami dachowymi, aby zapewnić połączenie szynowe bez bezpośredniego wchodzenia w powierzchnię dachu.

Betonowe systemy dachowe

Na dachach betonowych można zamontować stopy L z odpowiednimi podstawami montażowymi lub kotwami do łączenia szyn fotowoltaicznych i podtrzymywania modułów fotowoltaicznych.

Naziemne konstrukcje solarne

Stopkę L-Foot do montażu solarnego można również stosować w naziemnych systemach fotowoltaicznych, gdzie wymagane są regulowane połączenia szynowe i kompaktowe elementy montażowe.

Jak wybrać stopki L do montażu solarnego

Wybór materiału

Do standardowych zastosowań fotowoltaicznych powszechnie wybiera się stop aluminium 6005-T5 z obróbką anodowaną ze względu na stosunek wytrzymałości do masy i odporność na korozję.

W przypadku obszarów przybrzeżnych, środowisk przemysłowych lub lokalizacji o większym narażeniu na korozję można wybrać stal nierdzewną lub inne materiały odporne na korozję.

Wybór grubości

Ostateczną grubość należy wybrać zgodnie z wymaganiami dotyczącymi obciążenia systemu, warunkami dachu i projektem montażu.

Wybór wymiaru

Wymiary stopy L powinny pasować do systemu szyn solarnych i konstrukcji instalacji. Do ważnych parametrów należą: rozmiar podstawy, wysokość pionowa, położenie szczeliny i konstrukcja otworu montażowego.

Niestandardowe wymiary można opracować zgodnie z różnymi konstrukcjami do montażu paneli słonecznych.

Szybki przewodnik wyboru

Często zadawane pytania

Pytanie 1. Co to jest stopa L do montażu solarnego?

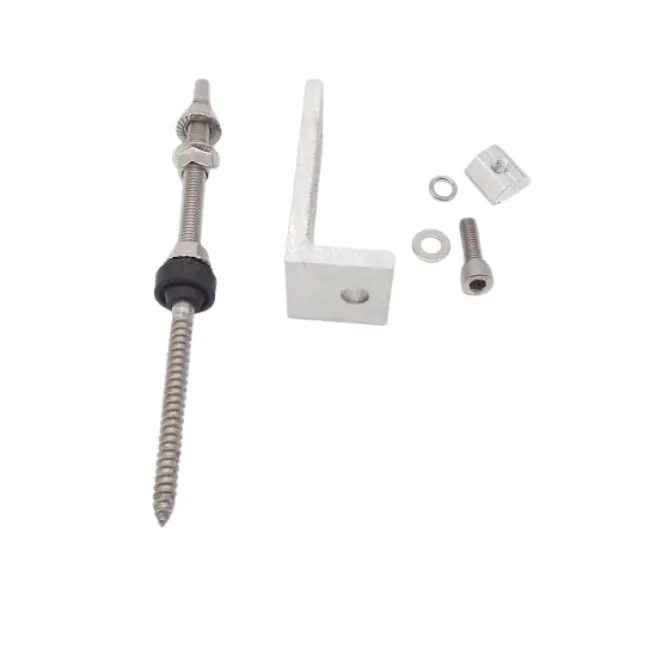

Stopa do montażu paneli fotowoltaicznych w kształcie litery L to aluminiowy wspornik w kształcie litery L, służący do łączenia szyn fotowoltaicznych z konstrukcjami dachowymi lub fundamentami montażowymi. Służy jako kluczowy element łączący w systemach montażu fotowoltaicznego.

Pytanie 2. Z jakiego materiału wykonane są stopy PV L?

Większość stóp PV L jest wykonana ze stopu aluminium 6005-T5 ze względu na jego wytrzymałość mechaniczną, lekkość i odporność na korozję.

Pytanie 3. Gdzie stosuje się stopy L?

Stopy L do montażu na panelach słonecznych są powszechnie stosowane w systemach dachów metalowych, instalacjach fotowoltaicznych na dachach betonowych, naziemnych konstrukcjach fotowoltaicznych i komercyjnych projektach fotowoltaicznych.

Pytanie 4. Czy można dostosować stopy L do montażu solarnego?

Tak. Wymiary, grubość, konstrukcja szczeliny, obróbka powierzchni i metody łączenia można dostosować do różnych konstrukcji montażu paneli słonecznych.

Pytanie 5. Jaka jest oczekiwana żywotność aluminiowych nóżek L?

Odpowiednio dobrane, z użyciem odpowiednich materiałów, obróbki powierzchni i kompatybilnych elementów montażowych, nóżki z anodyzowanego aluminium w kształcie litery L mogą spełnić długoterminowe wymagania operacyjne systemów fotowoltaicznych.

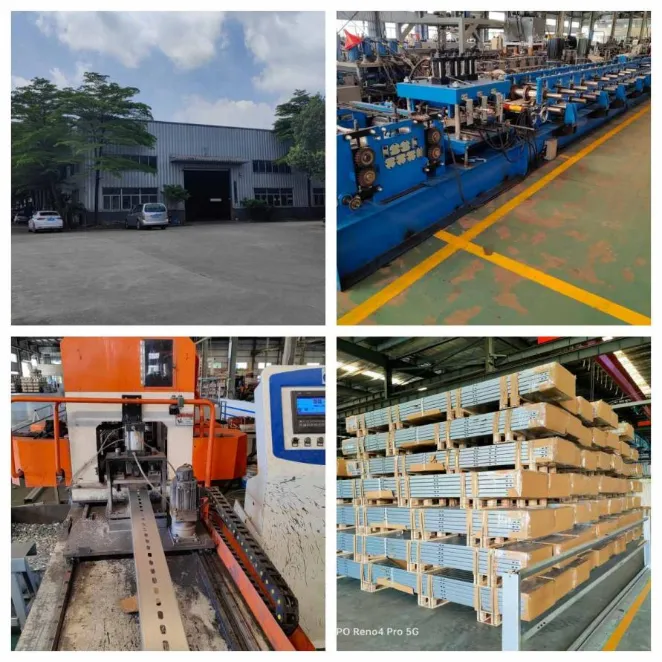

Fabryka i kontrola jakości

Xiamen Honor Energy produkuje akcesoria do montażu paneli słonecznych w ramach kontrolowanych procesów produkcyjnych, obejmujących kontrolę surowców, formowanie lub obróbkę skrawaniem, obróbkę powierzchni i końcową weryfikację jakości.

Kontrola jakości koncentruje się na konsystencji materiału, dokładności wymiarowej, jakości obróbki powierzchni i wydajności produktu.

Opcje pakowania obejmują eksport palet drewnianych i palet stalowych w celu ochrony komponentów podczas transportu.

Certyfikaty

Xiamen Honor Energy przestrzega standardów zarządzania jakością w zakresie produkcji elementów do montażu paneli słonecznych, w tym:

· System Zarządzania Jakością ISO 9001

· Wymagania dotyczące zgodności związane z CE

· Odniesienia do standardów JIS
