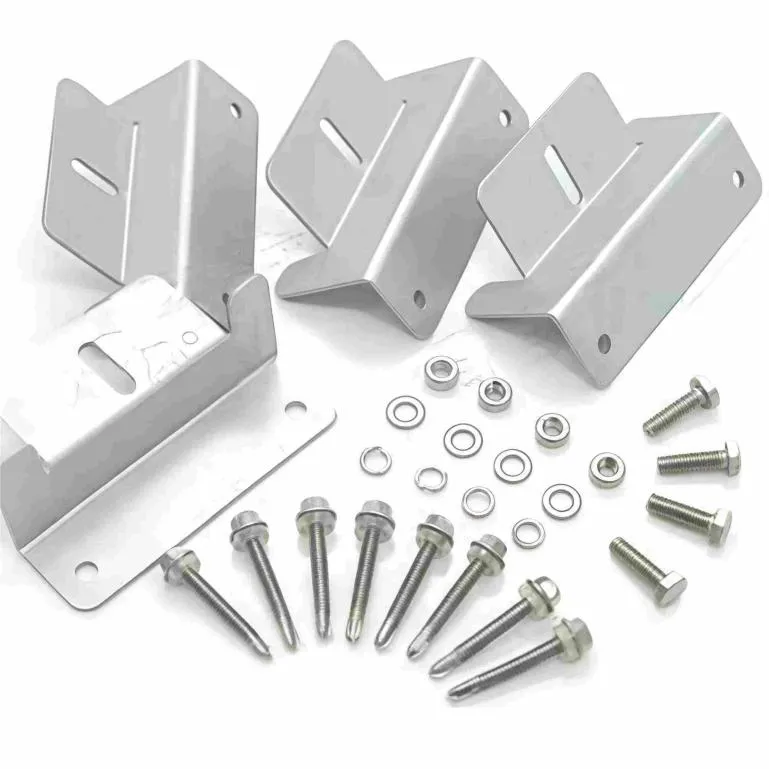

Wspornik Z do montażu panelu słonecznego

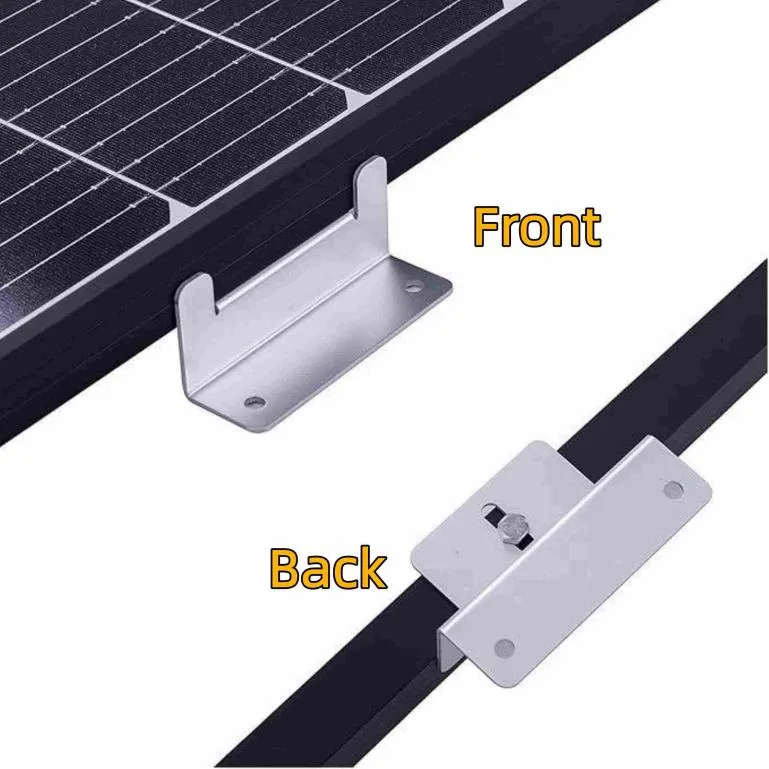

Ten aluminiowy wspornik do panelu słonecznego w kształcie litery Z firmy Xiamen Honor Energy umożliwia dostosowywanie i sprzedaż hurtową. W przeciwieństwie do montażu na szynie Common Rail, ten wspornik fotowoltaiczny mocuje się bezpośrednio na dachu pojazdu kempingowego lub kontenera transportowego. Konstrukcja w kształcie litery Z tworzy szczelinę pomiędzy panelem a powierzchnią dachu, umożliwiającą prowadzenie kabli i odprowadzanie ciepła. Podczas montażu wkręty lub śruby samogwintujące przechodzą przez dolne otwory i blokują się bezpośrednio na dachu pojazdu lub kontenera – nie są potrzebne żadne szyny montażowe. W przypadku pojazdów kempingowych i kontenerów z płaskimi dachami i ograniczoną ładownością metoda ta zmniejsza liczbę części i masę całkowitą. Odpowiedni dla instalatorów instalacji fotowoltaicznych i warsztatów zajmujących się konwersją, którzy chcą kupić rozwiązanie do montażu bez szyn.

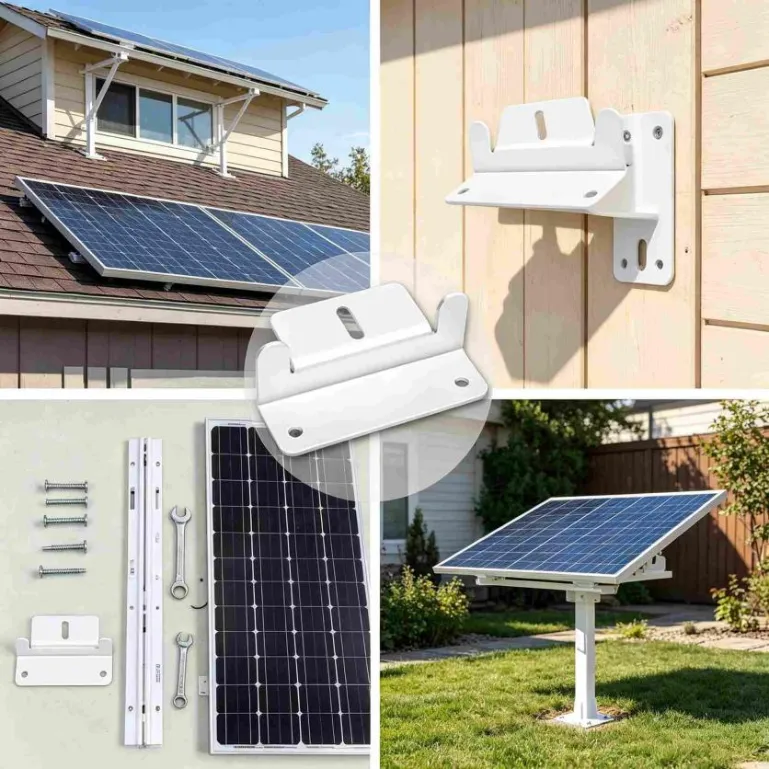

Aplikacja

l Dachy samochodów kempingowych: Mocowane bezpośrednio na płaskim dachu w celu zasilania systemów wewnętrznych.

l Pokrywy kontenerów transportowych: do domów kontenerowych lub mobilnych magazynów energii.

l Pojazdy specjalne: samochody kempingowe, pojazdy inżynieryjne itp.

l Budynki tymczasowe: domy prefabrykowane, budki strażnicze i inne instalacje fotowoltaiczne z płaskim dachem.

Parametry techniczne

Często zadawane pytania

1. Ten wspornik Z przykręca się bezpośrednio do dachu pojazdu kempingowego. Jak sobie radzisz z hydroizolacją?

Sam wspornik nie jest wodoodporny. Podczas montażu nałóż uszczelniacz (np. butylowy lub silikonowy) wokół otworów na wkręty przed wkręceniem wkrętów. Zaleca się także dodanie wodoodpornej uszczelki lub paska pomiędzy podstawą wspornika a powierzchnią dachu, aby woda deszczowa nie przedostawała się przez otwory. Jeśli dach samochodu kempingowego jest wykonany z włókna szklanego lub metalu, dokładnie oczyść powierzchnię przed nałożeniem szczeliwa, aby zapewnić lepszą przyczepność.

2. Czy bezpośredni montaż na dachu kontenera bez szyn jest wystarczająco mocny?

Nośność zależy od dwóch czynników: grubości i materiału dachu kontenera oraz sposobu mocowania. W przypadku standardowych kontenerów stalowych panel dachowy ma zwykle grubość od 1,6 mm do 2,0 mm. Stosowanie wkrętów samogwintujących z uszczelniaczem w połączeniu z wielopunktowym rozkładem sił wspornika Z jest na ogół wystarczające w przypadku paneli słonecznych o standardowych rozmiarach. W przypadku dachów aluminiowych lub z włókna szklanego należy najpierw sprawdzić grubość panelu. W razie potrzeby dodaj wewnątrz płytę podporową lub użyj nitonakrętek, aby zapobiec wyciąganiu śrub.

3. Co się stanie, jeśli dach kampera lub kontenera nie będzie idealnie płaski?

Drobne nierówności są zwykle w porządku. Podstawa wspornika Z ma powierzchnię stykową, która po dokręceniu może przylegać równo. Jeśli jednak dach ma zauważalną krzywiznę lub nierówne miejsca, lepiej jest dodać podkładki pod podstawę wspornika lub wybrać grubszy wspornik aluminiowy (np. 3,0 mm), aby zmniejszyć nierównomierne naprężenia panelu po montażu. Przed wierceniem umieść wspornik na dachu, aby sprawdzić dopasowanie.
