Zacisk końcowy solarny

Elementy stałe: Dzięki koordynacji korpusu zacisku i śrub końce modułów fotowoltaicznych są mocno przymocowane do szyn prowadzących wspornika, równoważąc ciężar własny modułów i obciążenia zewnętrzne (takie jak wiatr i śnieg, napór wiatru).

Ochrona buforowa: Niektóre zaciski końcowe są wyposażone w gumowe lub silikonowe uszczelki wewnątrz, które mogą zmniejszyć bezpośrednie tarcie pomiędzy ramą komponentu a metalowym korpusem zacisku, zapobiec zarysowaniu ramy, a jednocześnie złagodzić rozszerzalność cieplną i naprężenia skurczowe spowodowane zmianami temperatury.

Adaptacja i regulacja: Różne specyfikacje zacisków końcowych paneli słonecznych można dostosować do modułów fotowoltaicznych o różnych grubościach (zwykle 20-50 mm) i różnych typach ram (takich jak stop aluminium, tworzywo sztuczne wzmocnione włóknem szklanym), spełniając różnorodne wymagania instalacyjne.

Zacisk szyny końcowej jest szeroko stosowany w scenariuszach takich jak naziemne elektrownie fotowoltaiczne, rozproszone systemy fotowoltaiczne na dachach i fotowoltaiczne ściany osłonowe. Szczególnie nadaje się do konstrukcji instalacyjnych ułożonych na płasko lub nachylonych, gdzie konieczne jest zamocowanie boku elementów. Jest niezbędnym pomocniczym elementem mocującym w fotowoltaicznych systemach nośnych.

Zacisk końcowy dzieli się na cztery typy:

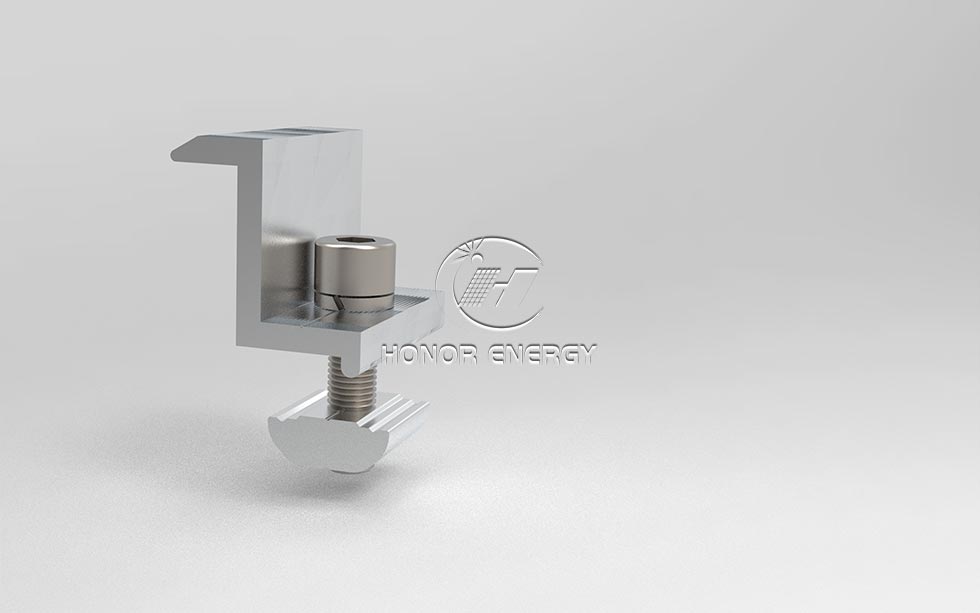

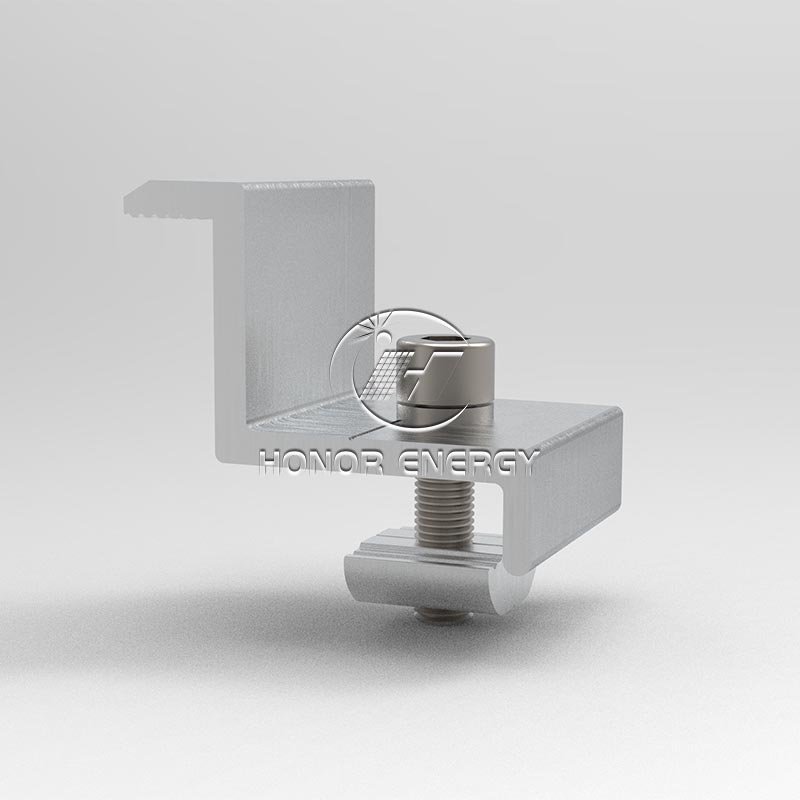

1. Zwykły zacisk końcowy: Regulacja śruby jest dostosowana do elementów o różnych grubościach, elastycznie reagując na różnice w specyfikacji.

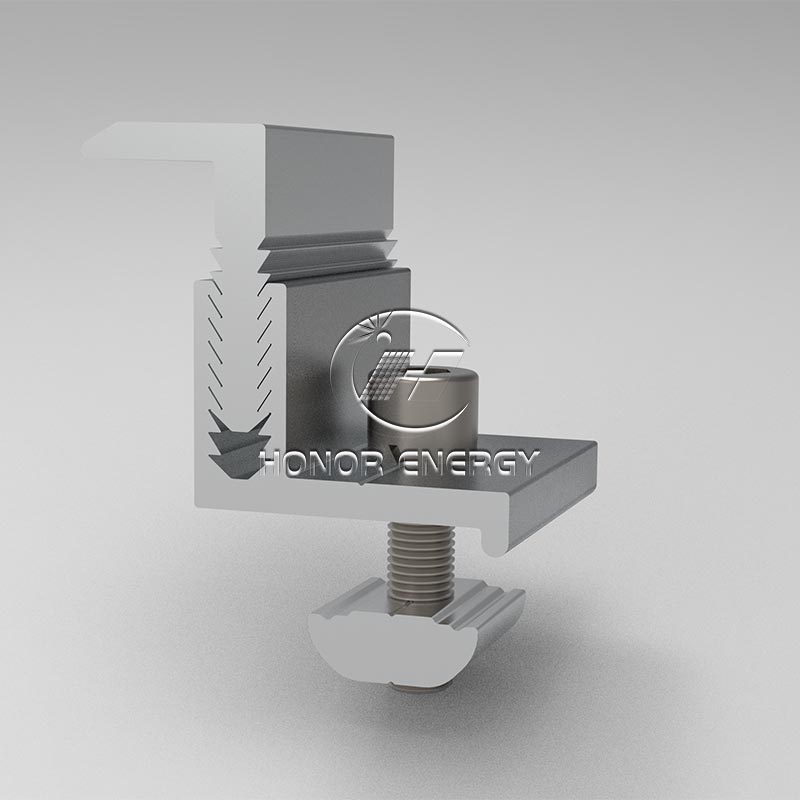

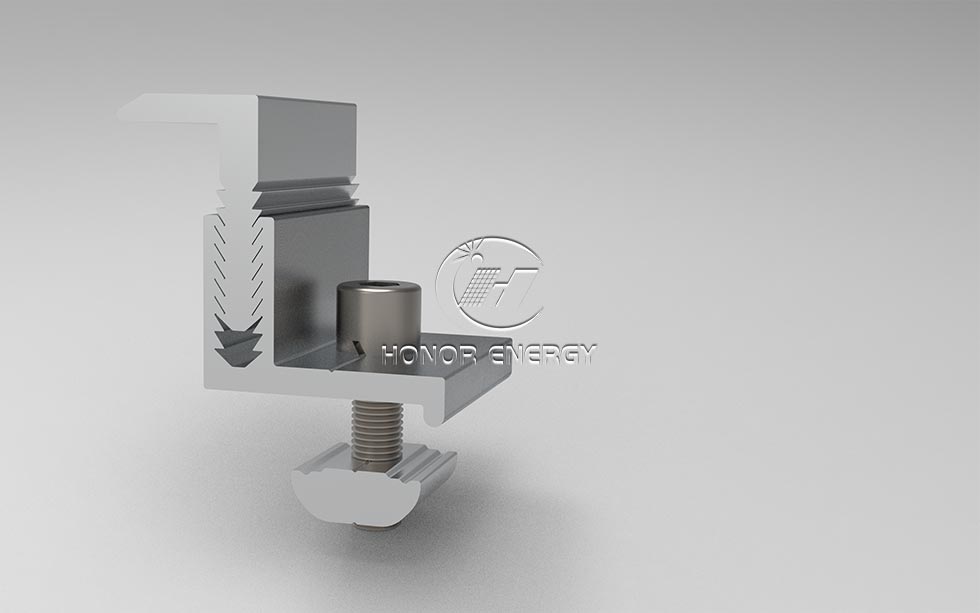

2. Regulowany zacisk końcowy: Regulacja śruby jest dostosowana do elementów o różnych grubościach, elastycznie reagując na różnice w specyfikacjach.

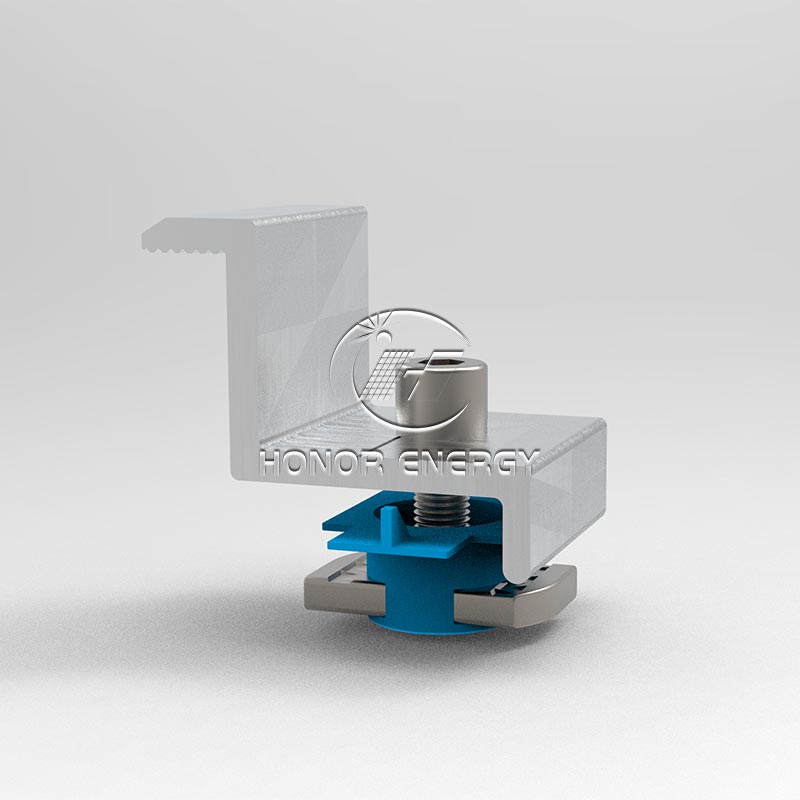

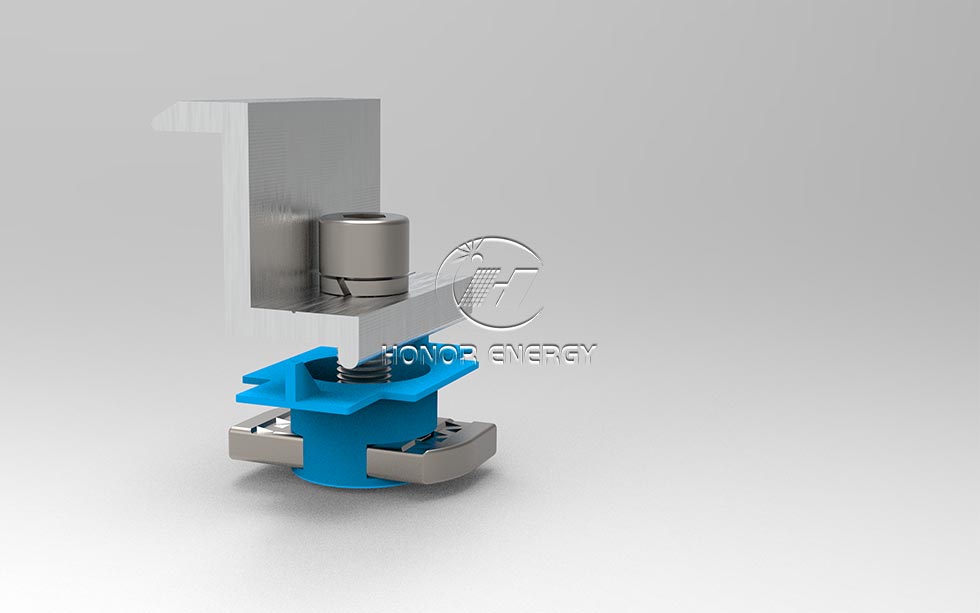

3. Plastikowy zacisk końcowy skrzydła: Z plastikowymi kołnierzami i uszczelkami jest odporny na zarysowania, zmniejsza naprężenia i chroni ramę.
4. Szybki zacisk końcowy: Konstrukcja zatrzaskowa/szczelinowa umożliwia szybki montaż bez użycia narzędzi i przyspiesza budowę na dużą skalę.

korzyść

1. Dostępna jest pełna gama modeli: dostępne są modele regulowane, standardowe, ze skrzydełkami z tworzywa sztucznego i szybkie, kompatybilne z komponentami o średnicy od 20 do 55 mm, spełniające wszystkie wymagania dotyczące odporności na zarysowania i szybkiego montażu.
2. Dodatkowe punkty za szczegóły: plastikowy model skrzydła jest wyposażony w ramę ochronną z podwójnym buforem, model z możliwością regulacji jest precyzyjnie dostrojony, model w kolorze czarnym ma matowe połączenie scenerii, a zatrzask do szybkiego montażu został przetestowany pod kątem trwałości po 100 000 cykli.
3. Gwarancja spokoju: certyfikat IEC + 12-letnia gwarancja, zakup hurtowy z niskimi stratami i spokojem ducha

Instrukcje instalacji

Przed instalacją

Sprawdź, czy model odpowiada grubości zacisku końcowego modułu solarnego (20–55 mm) i usuń plamy oleju oraz kurz z powierzchni montażowej.

Procedura instalacji

Pozycjonowanie: Wyśrodkuj korpus zacisku pomiędzy bokiem elementu a szyną prowadzącą i wyrównaj krawędzie.
Mocowanie wstępne: Ręcznie dokręcić śruby z niewielką siłą i wypoziomować elementy.
Dokręcanie: Użyj klucza dynamometrycznego do dokręcenia momentem 8-12 N · m, aby zapewnić dobre dopasowanie bez luzów.

Uwaga dotycząca wydania specjalnego

Zacisk końcowy ze skrzydełkiem z tworzywa sztucznego: Kołnierz z tworzywa sztucznego musi znajdować się całkowicie w jednej linii z krawędzią elementu.
Szybki zacisk końcowy: Po wepchnięciu do gniazda karty, wciśnij klamrę, aż zablokuje się z „kliknięciem”, a następnie delikatnie popchnij, aż nie będzie słychać przemieszczenia.
