Stalowy zacisk szynowy do instalacji solarnej

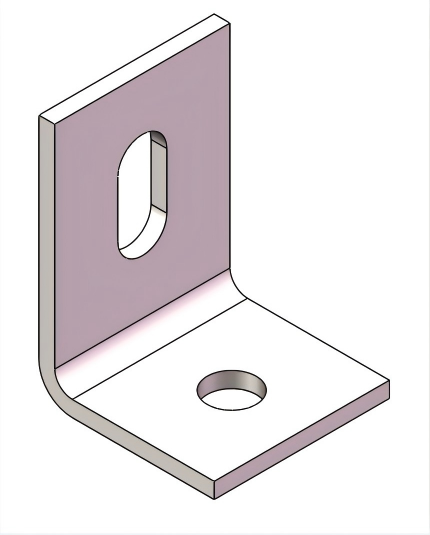

Nowi klienci mogą przyjść do fabryki, aby dostosować swoje produkty do indywidualnych potrzeb. Stalowy zacisk szynowy do instalacji solarnych w systemach montażu paneli słonecznych to pozornie prosty, ale niezwykle ważny element łączący. Jego typową formą jest solidny prostokątny kształt litery L, precyzyjnie walcowany lub formowany na zimno z wysokiej jakości stali. Konstrukcja przekroju zapewnia równowagę pomiędzy nośnością mechaniczną a efektywnością materiałową. Ta unikalna konstrukcja pod kątem prostym zapewnia sztywność zginania w dwóch kierunkach. Jeden koniec jest bezpiecznie przymocowany do głównej belki poprzecznej za pomocą wstępnie wywierconych otworów, podczas gdy drugi koniec stabilnie podtrzymuje podłużną szynę, na której znajdują się moduły fotowoltaiczne.

Instalacja i użytkowanie

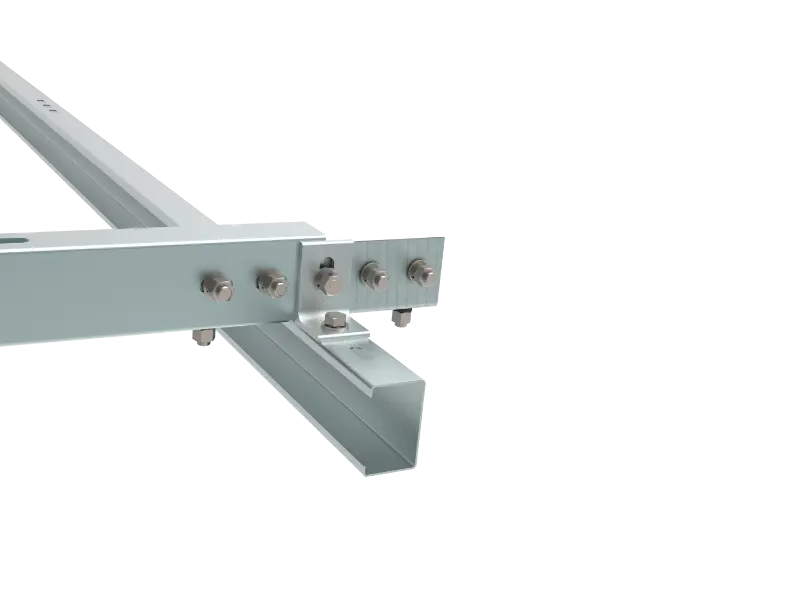

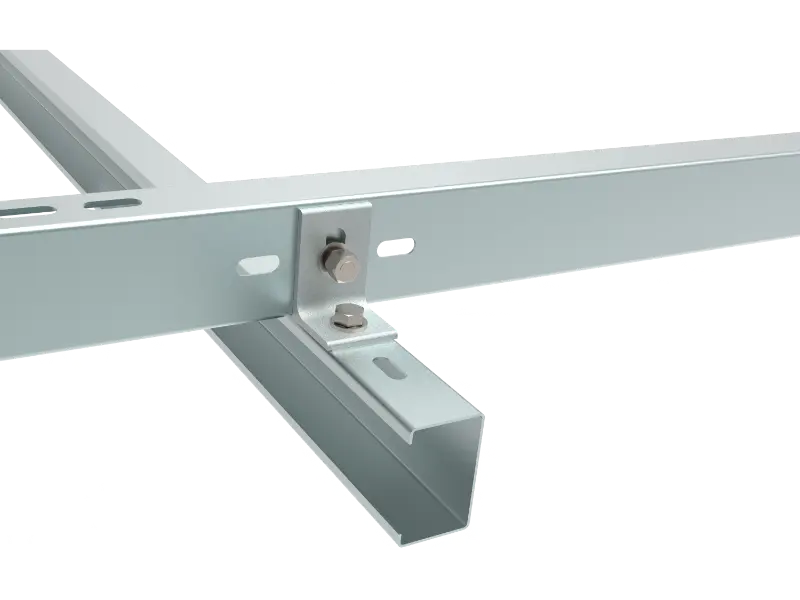

Pozycja montażowa zacisku szynowego Solar Steel znajduje się zwykle pomiędzy wstępnie zamontowaną belką wzdłużną wspornika a szyną, co oznacza, że ​​służy do przymocowania szyny do belki wzdłużnej. Dlatego każdy wstępnie zamontowany wspornik musi zawierać co najmniej dwa takie elementy, a dokładna liczba zależy od liczby szyn na indywidualnym wstępnie zamontowanym wsporniku. Gdy panel jest montowany pionowo, zwykle stosuje się cztery; przy montażu poziomym zwykle stosuje się cztery lub pięć.

Proces instalacji zacisku regałowego Solar Steel jest prosty. Wszystkie wymagane elementy obejmują sam wspornik i dwie śruby M10*30. Jedyne potrzebne narzędzie to śrubokręt. Aby zamontować należy najpierw ustawić wspornik na belce podłużnej i wkręcić śruby, ale jeszcze ich nie dokręcać. Następnie umieść szynę obok wspornika i wyrównaj ją z otworami. Uwaga: Przed zamontowaniem szyny muszą być zamontowane co najmniej dwa wsporniki. Na koniec dokręć śruby, aby zakończyć instalację.

Notatka:

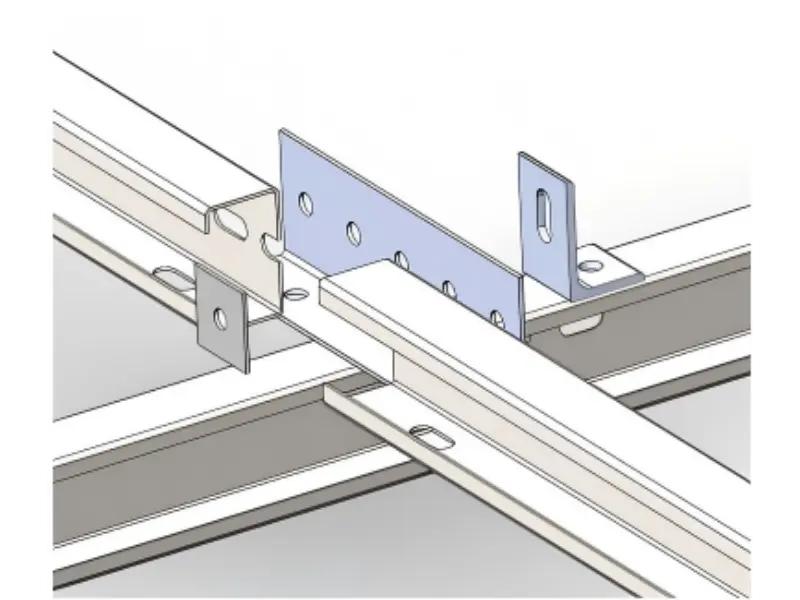

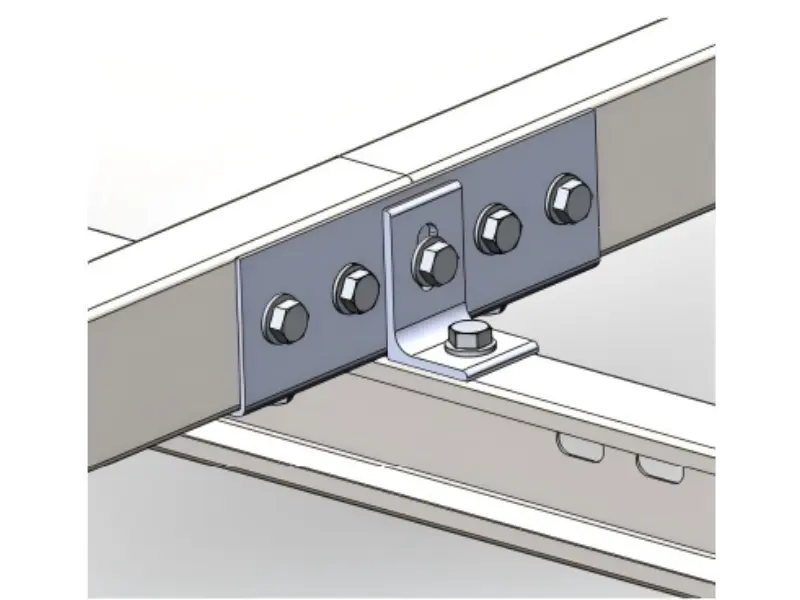

Chociaż proces instalacji zacisku do regałów Steel Solar jest prosty, jedna sekcja wymaga szczególnej uwagi: instalacja pierwszego i ostatniego zestawu. Podczas instalowania tych dwóch układów są one zwykle montowane w punktach połączeń szyn. Oznacza to, że muszą być instalowane razem z łącznikami szyn, co wymaga dodania dodatkowej podkładki zabezpieczającej i użycia dłuższych śrub.
