Zaciski środkowe i zaciski końcowe

Bądźmy szczerzy – kiedy ludzie mówią o systemach montażu fotowoltaicznego, cała uwaga skupia się na szynach, słupach i fundamentach. Ale części, które faktycznie utrzymują panele słoneczne na miejscu, to zaciski —zaciski środkowe i końcowe klwzmacniacze. W Xiamen Honor Energy jesteśmy w tej branży wystarczająco długo, aby wiedzieć jedno: jeśli zawiodą zaciski, cała sieć będzie miała kłopoty.

Czym dokładnie są zaciski środkowe i zaciski końcowe i dlaczego potrzebujesz obu?

Szczerze mówiąc, obaj wykonują tę samą podstawową pracę: przytrzymują panele słoneczne na szynach. Ale to, gdzie siedzą, robi różnicę. Zaciski środkowe wchodzą pomiędzy dwa panele.

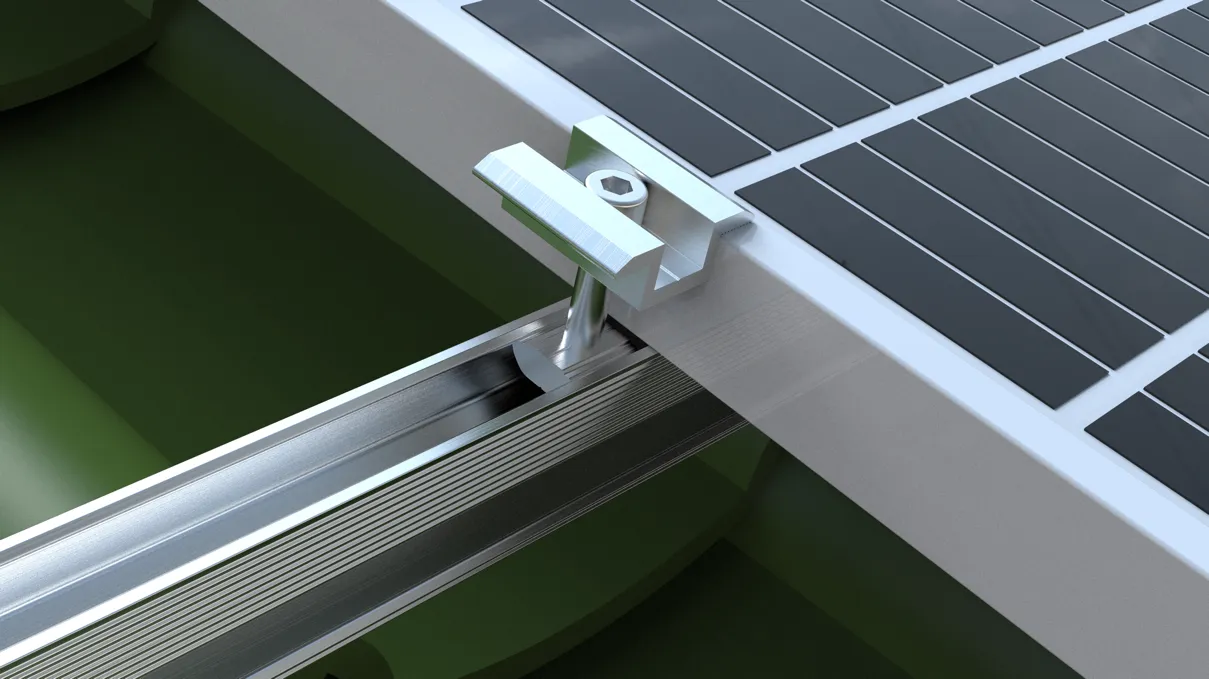

Wyobraź sobie taką sytuację — masz jeden panel po lewej i jeden po prawej stronie, a środkowy zacisk znajduje się dokładnie w szczelinie, chwytając jednocześnie krawędź obu paneli. Utrzymuje równomierne odstępy, zapobiega przesuwaniu się paneli i blokuje wszystko szczelnie do szyny pod spodem. Każdy panel potrzebuje dwóch takich – po jednym z każdej strony. Zaciski końcowe to podpórki do książek. Idą na sam początek i na sam koniec każdego rzędu, chwytając tylko zewnętrzną krawędź pierwszego i ostatniego panelu. Ich zadaniem jest zapobieganie przesuwaniu się całego rzędu na boki pod wpływem wiatru. Bez nich ten rząd paneli z czasem powoli by się rozluźniał. Mówiąc prościej: zaciski środkowe łączą się, a zaciski końcowe zamykają się. Użyj obu, w przeciwnym razie tablica nie pozostanie razem na długo. Zaciski końcowe (zwane także zaciskami bocznymi lub zaciskami krawędziowymi) instaluje się na zewnętrznych krawędziach każdego rzędu paneli. Każdy zacisk końcowy utrzymuje tylko zewnętrzną krawędź jednego modułu, działając jak „nakładka”, zapobiegająca przesuwaniu się całego rzędu na boki pod wpływem silnego wiatru lub wibracji. Zaciski końcowe wymagają bardziej starannego projektu niż zaciski środkowe, ponieważ chwytają tylko jeden panel — pod obciążeniem mają tendencję do obracania się lub zsuwania z ramy, jeśli nie są odpowiednio zaprojektowane. W prostych słowach: zaciski środkowe obsługują połączenia między panelami, a zaciski końcowe obsługują krawędzie. Potrzebujesz obu, aby zamienić rząd pojedynczych paneli w jedną, solidną konstrukcję.

Dane techniczne

Kompatybilny z większością paneli dostępnych na rynku Nasze zaciski środkowe i końcowe zostały zaprojektowane z myślą o maksymalnej kompatybilności. Główne moduły fotowoltaiczne mają ramy o grubości od 30 mm do 50 mm, a nasze produkty obejmują praktycznie wszystkie z nich. Standardowe rozmiary zacisków środkowych (grubość modułu): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Standardowe rozmiary zacisków końcowych (wysokość ramy modułu): 35 mm / 40 mm / 45 mm / 50 mm Długość zacisków: standardowe 40 mm, 50 mm, 60 mm – długości niestandardowe dostępne na zamówienie. Rozstaw paneli (zacisk środkowy): 20 mm, 26 mm, 28 mm itp. Oferujemy również regulowane zaciski środkowe i regulowane zaciski końcowe, które obejmują 30/34/38/42 mm lub 35/40/45/50 mm w jednym modelu. Mniej SKU w magazynie, mniej problemów w miejscu pracy.

Materiały i wykończenie

Korpus z aluminium, zaciski ze stali nierdzewnej znajdują się na zewnątrz, wystawione na działanie słońca, deszczu i wahań temperatury rok po roku. Jeśli materiał nie jest odpowiedni, rdzewieją w ciągu trzech do pięciu lat. Nasze zaciski środkowe i końcowe wykonane są ze stopu aluminium 6063-T5 – najbardziej sprawdzonego i powszechnie stosowanego gatunku aluminium w branży montażu fotowoltaiki. Oferuje wysoką wytrzymałość na rozciąganie, niską wagę i doskonałą odporność na korozję, a żywotność wynosi 20-25 lat w środowisku zewnętrznym. Obróbka powierzchniowa jest anodowana – wykończenie w kolorze naturalnego srebra lub przezroczyste, z warstwą tlenku o grubości 8-10 mikronów. Ta cienka warstwa radykalnie poprawia odporność na korozję. W przypadku specjalnych wymagań dostępna jest również powłoka anodowana na czarno lub elektroforetyczna. Osprzęt wykonany jest ze stali nierdzewnej 304 lub 316 – śruby i nakrętki, które nie rdzewieją, dopóki części aluminiowe są nadal w dobrym stanie. Podkładki antypoślizgowe wykonane są z gumy EPDM (monomer etylenowo-propylenowo-dienowy), umieszczone pomiędzy obejmą a ramą modułu. Podkładki te służą dwóm celom: zwiększają tarcie, aby zapobiec ruchowi panelu pod obciążeniem wiatrem, oraz amortyzują siłę docisku, aby uniknąć zarysowania lub odkształcenia aluminiowej ramy. Kauczuk EPDM jest odporny na promieniowanie UV i starzenie, działa niezawodnie w temperaturach od -40°C do 80°C.

Jakie rodzaje oferujemy?

Można by pomyśleć, że zaciski środkowe i zaciski końcowe są dość proste – i w większości są. Jednak z biegiem lat nauczyliśmy się, że jeden rozmiar zdecydowanie nie pasuje do wszystkich. Różne projekty, różne panele, różne warunki lokalizacyjne – wszyscy wymagają czegoś nieco innego. Oto, co mamy w magazynie: Standardowe zaciski środkowe – to Twoje najważniejsze narzędzia. Pasują do konwencjonalnych paneli z krzemu krystalicznego w ramkach, takich, jakie można zobaczyć w 90% dostępnych projektów. Kompatybilny z modułami o grubości od 30 mm do 50 mm. Nic nadzwyczajnego, po prostu solidny i niezawodny. Standardowe zaciski końcowe – ten sam pomysł, ale dla zewnętrznych krawędzi. Ten sam zakres grubości, ten sam prosty montaż. Robią dokładnie to co do nich należy i robią to dobrze.

Regulowane zaciski środkowe

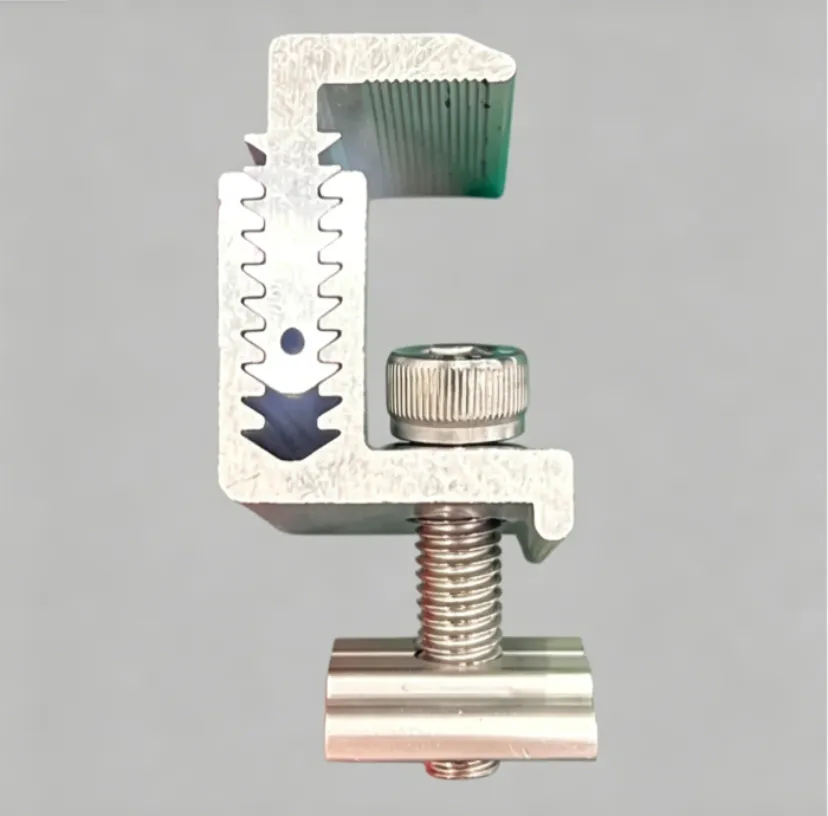

Tutaj sprawy przybierają mądry obrót. Jeden pojedynczy zacisk obsługuje wiele grubości — 30/34/38/42 mm lub 35/40/45/50 mm w jednym modelu. Koniec z zgadywaniem, jakiej grubości potrzebujesz, koniec z magazynowaniem czterech różnych części do czterech różnych zadań. Chwyć jedno pudełko i będziesz objęty większością scenariuszy. Regulowane zaciski końcowe — ta sama koncepcja regulacji, ale dla pozycji krawędziowych. Zapewnia taką samą elastyczność na końcach rzędów. Zaciski środkowe i końcowe z cienkiej folii — to specjalność. Moduły cienkowarstwowe są znacznie cieńsze niż standardowe panele krystaliczne – mówimy o grubości od 5 do 7,7 mm. Zwykłe zaciski po prostu nie zapewnią ich prawidłowego chwytu. Dlatego produkujemy dedykowane modele z węższym profilem szczęk, zaprojektowane specjalnie do bezpiecznego mocowania paneli cienkowarstwowych bez uszkadzania krawędzi. Taki jest nasz skład. Jeśli potrzebujesz czegoś spoza tej standardowej oferty – niestandardowej grubości, określonej długości, konkretnego wykończenia – możemy również wykonać niestandardowe serie.

Instalacja

Prosty, szybki i niewymagający wiercenia Instalacja zacisków jest prosta — nie wymaga wiercenia w samych panelach. Standardowa procedura: zamontuj szyny (ceownik U, ceownik lub szyny aluminiowe) do konstrukcji nośnej, połóż panele fotowoltaiczne na górze, umieść zaciski środkowe pomiędzy sąsiednimi panelami i zaciski końcowe na zewnętrznych krawędziach, a następnie dokręć śruby. Każdy moduł wymaga dwóch zacisków środkowych, a każdy rząd wymaga dwóch zacisków końcowych. Zalecany moment dokręcania wynosi 8-15 N·m, w zależności od grubości modułu i warunków panujących w miejscu montażu. Zbyt luźne i panele będą się przesuwać na wietrze; zbyt ciasno, co grozi uszkodzeniem ramy modułu. Do każdej przesyłki dołączone są szczegółowe zalecenia dotyczące momentu obrotowego.

Aplikacje

Od dachów po mocowania do podłoża, wiaty garażowe po zaciski środkowe i końcowe BIPV są stosowane w praktycznie każdym typie instalacji fotowoltaicznej. Rozproszona instalacja fotowoltaiczna na dachu: dachy ze stali falistej, płaskie dachy betonowe, dachy pochyłe pokryte dachówką — mocuje panele do szyn. Naziemne farmy fotowoltaiczne: dziesiątki tysięcy paneli połączonych panel po panelu za pomocą zacisków środkowych i końcowych. A co z wiatami samochodowymi? Ta sama historia — panele mocuje się na konstrukcji wiaty, a zaciski robią dokładnie to, co zawsze: trzymają wszystko mocno.

BIPV jest nieco inny, ponieważ panele są w rzeczywistości częścią samego budynku. Ale zgadnij co? Nadal potrzebujesz zacisków. Nie są opcjonalne.

I szczerze mówiąc, nie ma większego znaczenia, czy używasz modułów z pojedynczą czy podwójną szybą, ułożonych na płasko czy nachylonych – zaciski środkowe i końcowe to klej, który zapobiega rozpadowi całego zestawu. Bez nich nie pozostanie Ci nic poza stertą luźnych paneli.

Dlaczego warto wybrać nasze produkty?

Nie będziemy tego oszukiwać — firma Xiamen Honor Energy działa w branży montażu modułów fotowoltaicznych od lat. Wiemy dokładnie, gdzie występują problemy w instalacji fotowoltaicznej. Zaciski mogą być małe, ale zawodzą częściej, niż ludzie się spodziewają. Luźne śruby, starzejąca się guma, zużyta anodowana powłoka – każdy z tych szczegółów może zagrozić bezpieczeństwu całego zestawu. Dlatego nie idziemy na skróty w przypadku materiałów: aluminium 6063-T5, stali nierdzewnej 304 i gumy EPDM – wszystkie sprawdzone rozwiązania spełniające standardy branżowe. Właściwe anodowanie oznacza 20 lat bezproblemowej pracy na zewnątrz. Nasze specyfikacje obejmują zdecydowaną większość paneli dostępnych na rynku – o grubości od 30 mm do 50 mm, w zasadzie wszystkie pokryte. A jeśli potrzebujesz niestandardowych rozmiarów, również możemy to zrobić. Zaciski są małe. Ale nie lekceważ ich. Jeśli potrzebujesz niezawodnych zacisków, które Cię nie zawiodą, skontaktuj się z nami.
