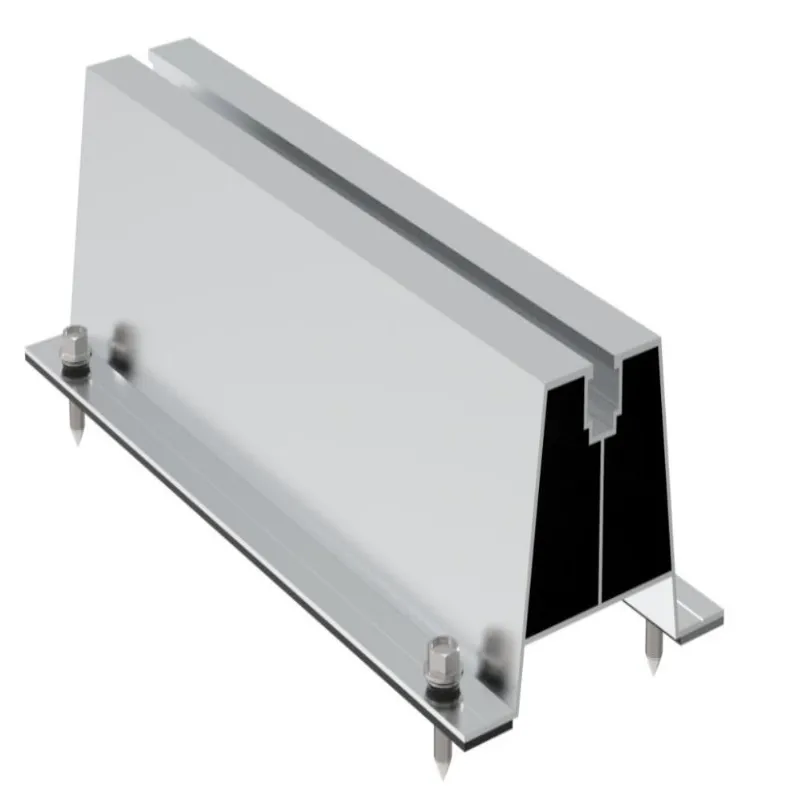

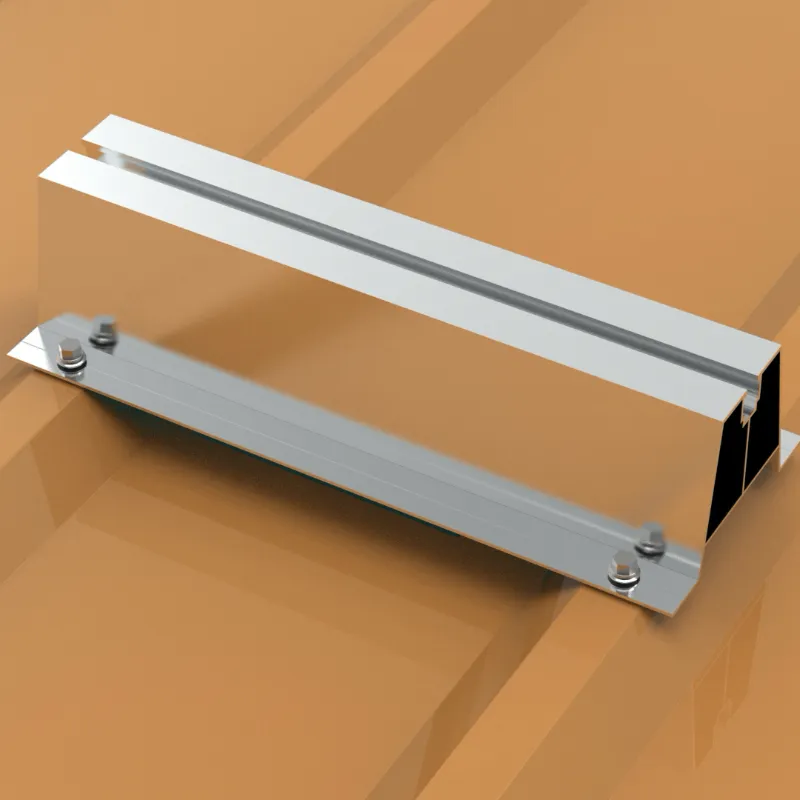

Aluminiowa szyna montażowa do paneli słonecznych U70

Aluminiowe szyny montażowe do montażu paneli słonecznych Xiamen Honor Energy U70 do zamówień hurtowych. Zapewnia niezawodne działanie w przybrzeżnych środowiskach mgły solnej, strefach deszczowych, obszarach o wysokiej temperaturze i lokalizacjach narażonych na mróz. Nie nadaje się jednak do miejsc narażonych na silną korozję chemiczną, chyba że zostanie zastosowana dodatkowa obróbka ochronna. Oprócz modelu U70 dostarczamy również warianty alternatywne, w tym U30 i U50. Ponadto jesteśmy w stanie zaoferować profesjonalne rekomendacje techniczne w oparciu o rzeczywiste warunki panujące na miejscu.

Specyfikacje produktu

Zalety

Ekonomiczna konstrukcja miniszyny zmniejsza zużycie aluminium i obciążenie dachu.

Szybka instalacja na miejscu pozwala zaoszczędzić koszty pracy w przypadku dużych komercyjnych projektów dachowych.

Idealnie pasuje do dachów z blachy trapezowej/falistej, z wodoodpornymi uszczelkami EPDM.

Wytrzymały stop aluminium 6005 T5, dobra odporność na wiatr i śnieg.

Uniwersalny rowek T, kompatybilny z większością zacisków PV i modułów fotowoltaicznych.

Profil o krótkiej długości, wygodny do pakowania i transportu, mniejsze ryzyko deformacji.

Jak zainstalować aluminiową szynę montażową do paneli słonecznych U70

Krok 1: Znajdź płatwie pod metalowym dachem i zaznacz miejsca wiercenia. Wkręty należy mocować do płatwi, a nie tylko do pokrycia dachowego.

Krok 2: Umieść szynę U70 w zaznaczonej pozycji. Przymocuj płatew dachową za pomocą wkrętów samowiercących wraz z uszczelkami wodoodpornymi EPDM. Dokręcić wymaganym momentem.

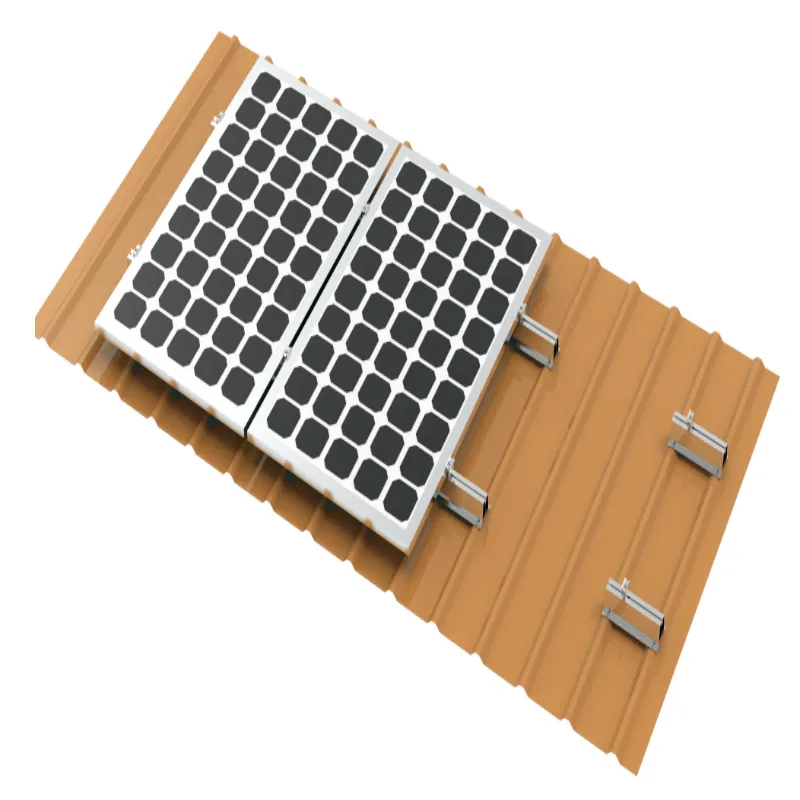

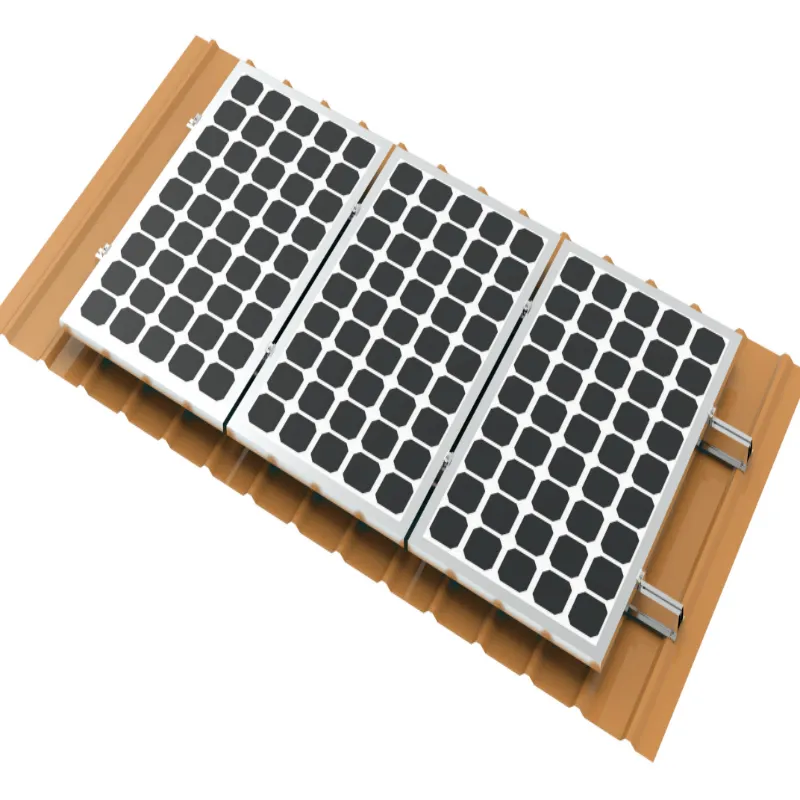

Krok 3: Ułóż wiele szyn U70 zgodnie z wymiarami modułu fotowoltaicznego. Upewnij się, że każdy narożnik modułu jest podparty szyną. Połóż moduły fotowoltaiczne na górze szyn U70.

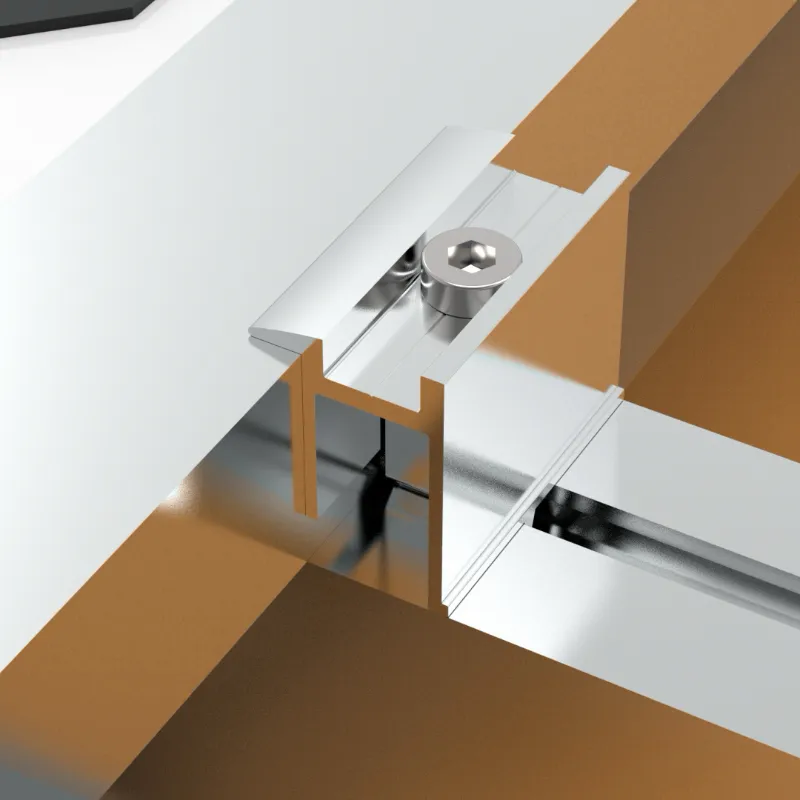

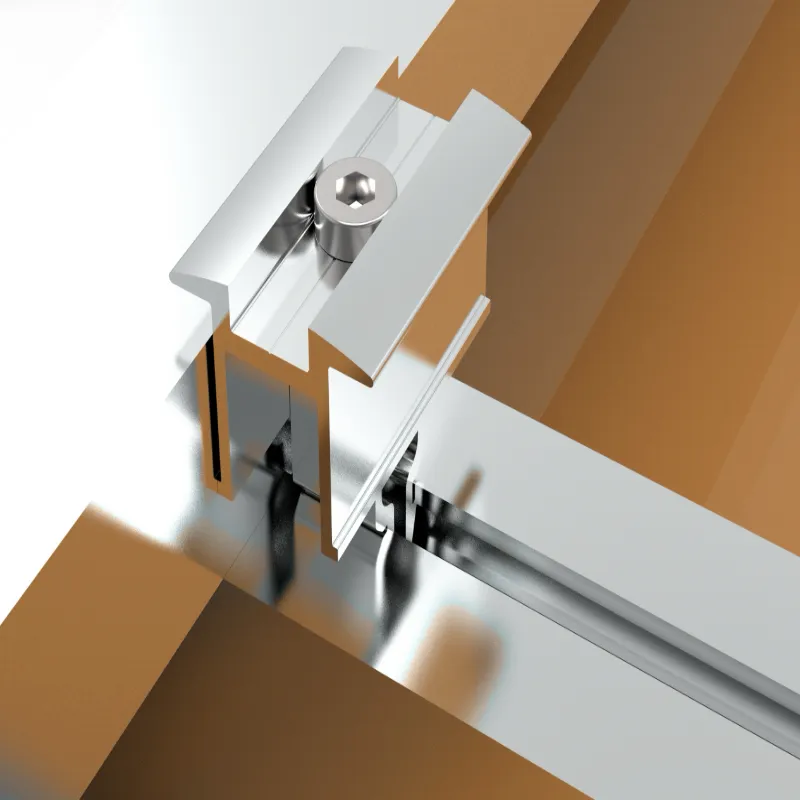

Krok 4: Zamontuj zaciski końcowe i środkowe do szybkiego montażu i dokręć określonym momentem obrotowym, aby mocno przytrzymać ramy modułów.

Krok 5: Dokładnie sprawdź moment obrotowy wszystkich śrub i integralność uszczelek; instalacja zakończona.

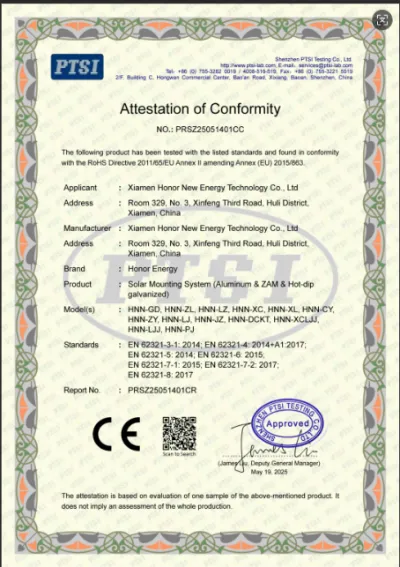

Certyfikacja

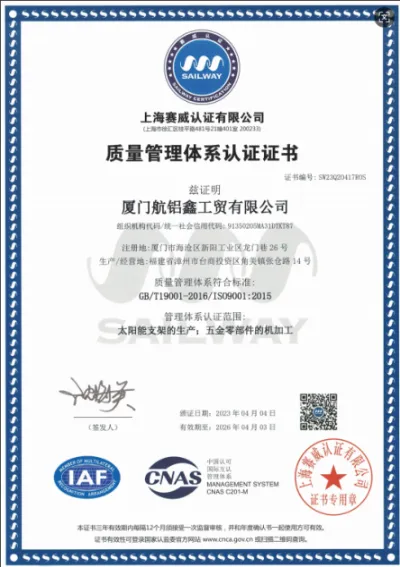

Nasze aluminiowe szyny do paneli słonecznych U70 są produkowane w ramach zarządzania jakością i certyfikowane zgodnie z normą ISO9001.

Statek wypłynął.

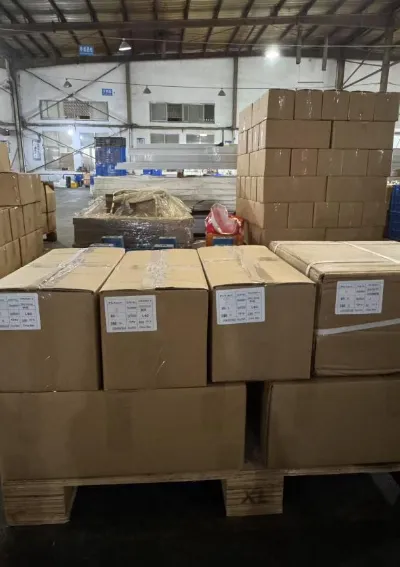

Ze względu na niewielką długość mini szyn typu U, pakowane są one w kartony i zabezpieczane na drewnianych paletach, co zapewnia porządek i zapobiega deformacjom towaru w transporcie.

Często zadawane pytania

P1: Do jakiego rodzaju dachu nadaje się ta mini-szyna w kształcie litery U?

Odp.: Przeznaczony jest głównie do dachów z blachy trapezowej i falistej. Wkręty należy przykręcić do płatwi dachowych. Nie nadaje się do cienkich blach bez płatwi i betonowych dachów płaskich.

P2: Jaki materiał i wykończenie powierzchni przyjmuje szyna?

Odp.: Stop aluminium 6005 T5 z anodowaną powierzchnią, charakteryzujący się dobrą odpornością na korozję przy długotrwałym użytkowaniu na zewnątrz.

P3: Jaki jest okres gwarancji?

Odp.: 10 lat gwarancji na materiał na szyny. Nie obejmuje uszkodzeń spowodowanych instalacją i uszkodzeń spowodowanych przez człowieka.

P4: Czy podczas instalacji wymagane jest spawanie?

Odp.: Żadne spawanie nie jest w ogóle potrzebne. Zabezpiecz szyny za pomocą wkrętów samowiercących i przymocuj moduły fotowoltaiczne za pomocą śrub T i zacisków. Wszystkie połączenia są skręcane.

P5: Czy szyny muszą być łączone w celu przedłużenia?

Odp.: Złącza połączeniowe nie są wymagane. Jako miniszyny o krótkim przekroju umieszcza się je bezpośrednio pod każdym narożnikiem modułów fotowoltaicznych.

P6: Jaka jest metoda pakowania? Odp.: Szyny są pakowane w kartony i zabezpieczane na drewnianych paletach, aby zachować porządek i uniknąć deformacji podczas transportu.

P7: Które moduły fotowoltaiczne są kompatybilne?

Odp.: Kompatybilny z większością popularnych modułów fotowoltaicznych o wysokości ramy 30–45 mm, dopasowany do odpowiednich zacisków środkowych i końcowych.

P8: Czy jego działanie przy obciążeniu wiatrem jest niezawodne?

Odp.: Wydajność obciążenia wiatrem zależy od układu płatwi i położenia śrub. Wkręty należy mocować do płatwi stalowych, a nie tylko do blachy dachowej. Konstruować zgodnie z zaprojektowanymi odstępami, aby spełnić lokalne wymagania dotyczące obciążenia wiatrem.

P9: Czy można przyciąć szyny do długości określonej przez klienta?

Odp.: Dostępna jest niestandardowa usługa cięcia z tolerancją długości ± 2 mm. Prosimy o podanie wymaganych wymiarów.
