Minikolejka słoneczna

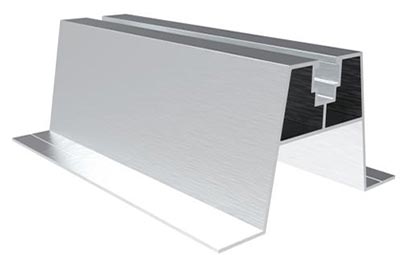

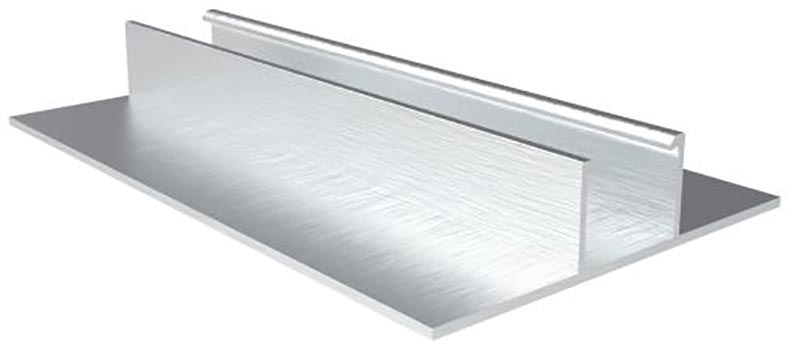

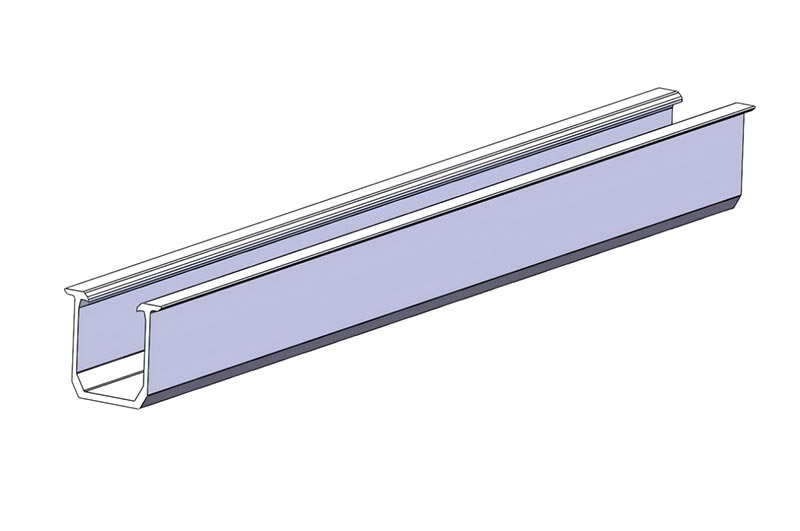

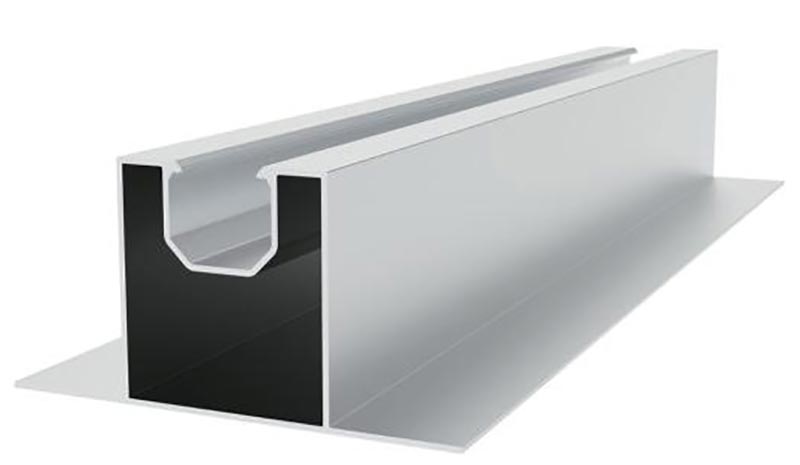

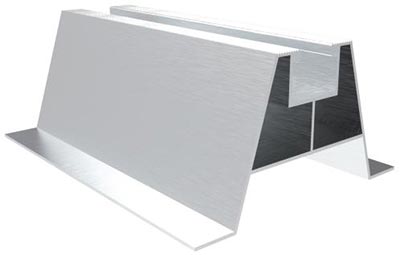

Mini szyna solarna wykonana ze stopu aluminium o wysokiej wytrzymałości 6005-T5 (anodowanego na korozję) ze złączami ze stali nierdzewnej SUS304, współpracuje z kolorowymi płytkami stalowymi/blachami ocynkowanymi, aby zapewnić odporność na rdzę i uszkodzenia zewnętrzne. Waży zaledwie 1 kg na metr i wykorzystuje „mocowanie w punkcie szczytowym”, aby równomiernie rozłożyć obciążenia, unikając dodatkowego nacisku na metalowe dachy.

W przypadku cienkich dachów metalowych (grubość 0,8-1,2 mm) nie wymaga wstępnego wiercenia. Mocuje się go do szczytów dachu za pomocą wkrętów samogwintujących lub klamer, nie uszkadzając dachu. Gumowa podkładka EPDM na spodzie szyny dopasowuje się do falistej powierzchni, zapewniając stabilność i wodoodporność.

Dzięki zaledwie 3 głównym częściom (szyny, zaciski środkowe/końcowe) i wysokiemu poziomowi montażu wstępnego nie jest konieczne spawanie/cięcie na miejscu. Dwuosobowy zespół może zainstalować 100㎡ szyn i modułów w ciągu 1 dnia, oszczędzając 40% czasu i pracy. Pasuje do większości modułów z ramą/bez ramki i obsługuje układ pionowy/poziomy.

Mini szyna wytrzymuje wiatr o prędkości 60 m/s i obciążenie śniegiem o wartości 1,4 kN/㎡, pracując w temperaturze -35 ℃ ~ 65 ℃. Wszystkie części antykorozyjne zapewniają 20-letnią żywotność oraz 10-15-letnią gwarancję — wymagana jest późniejsza konserwacja.

Zmieniając podpory/zaciski, metalowa mini szyna dachowa pasuje do dachów trapezowych, falistych, na rąbek stojący i metalowych dachów z zamkiem kątowym. Działa w małych systemach mieszkaniowych i dużych projektach komercyjnych, z regulacją nachylenia w zakresie 0°–60° w celu zwiększenia wytwarzania energii.

Jak zainstalować?

1. Pozycjonowanie: Zaznacz linie środkowe szyn (błąd ≤5 mm w stosunku do szerokości modułu) i zamocuj punkty na szczytach za pomocą poziomicy.

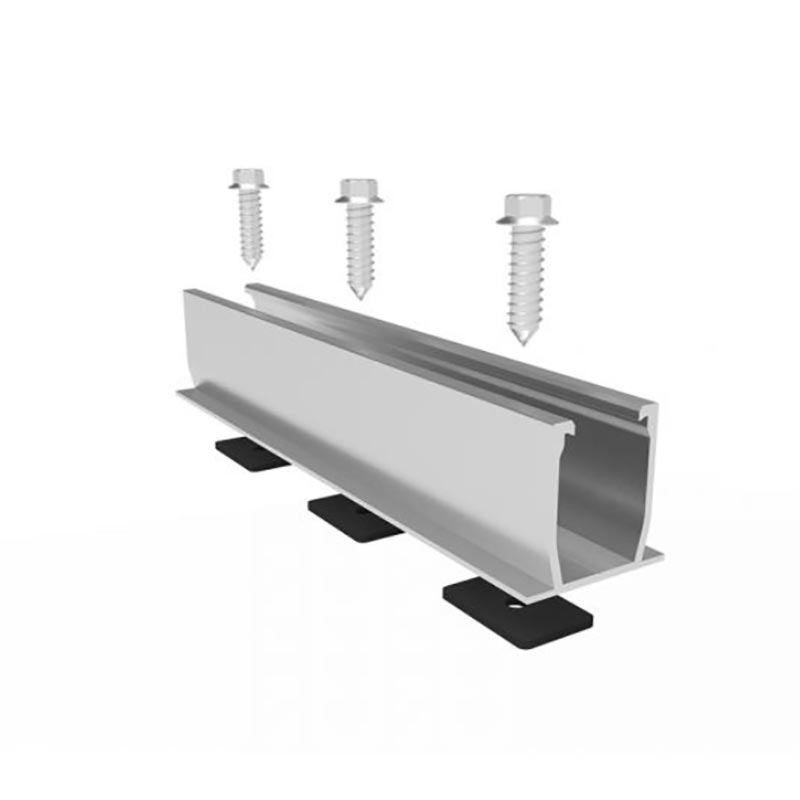

2. Zamocuj szyny: Przymocuj szyny do szczytów za pomocą wkrętów samogwintujących (3-4 na metr) z wodoodpornymi podkładkami.

3. Zamontuj zaciski: Umieść zaciski końcowe na końcach szyn. Pomiędzy modułami umieść zaciski środkowe w rozstawie zgodnym z szerokością modułu.

4.Zamocuj moduły w zaciskach

Pozostaw odstęp 5-10 mm

Dokręć wszystkie śruby

Sprawdź szczelność i stabilność

Aplikacja

Świetnie sprawdza się na dachach fabryk i magazynów. Możesz zainstalować duży panel fotowoltaiczny i szybko podłączyć system do sieci.

Budynki mieszkalne: Aluminiowa mini szyna solarna do metalowych dachów pochyłych — równoważy nośność i estetykę.

Specjalne środowiska: Stabilny w warsztatach o wysokiej wilgotności lub na obszarach przybrzeżnych, nie jest wymagana dodatkowa ochrona antykorozyjna.
