System montażu słonecznego Mini-Rail do szybkiego montażu

Standard surowcowy klasy premium do długoterminowej pracy na zewnątrz

Każdy element systemu montażu słonecznego Mini-Rail Quick-Install od dostawcyXiamen Honor Energyjako główny profil przyjmuje wyłącznie stop aluminium 6005-T5 klasy lotniczej, który jest poddawany dwuwarstwowej anodowanej obróbce antykorozyjnej. Ta obróbka powierzchni na poziomie przemysłowym ma wiele praktycznych zalet:

Struktura i materiały

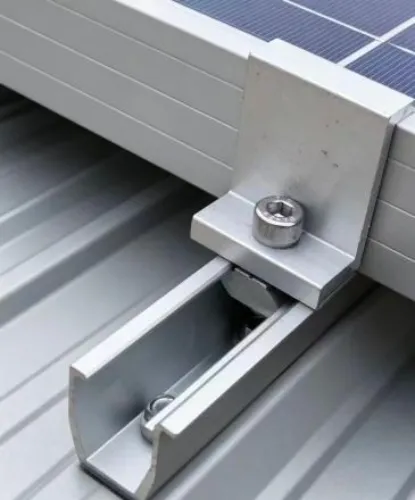

Główny profil korpusu: stop aluminium 6005-T5 z anodowaną powłoką antykorozyjną. Rowek szynowy w kształcie litery U jest idealnie dopasowany do zacisków szybkiego montażu pokazanych na poprzednim zdjęciu.

Łączniki dolne: Wyposażone w wkręty samogwintujące ze stali nierdzewnej i wodoodporne uszczelki gumowe EPDM. Wsporniki można mocować bezpośrednio do powierzchni kolorowej dachówki stalowej, nie uszkadzając oryginalnej warstwy wodoodpornej dachu.

Dostępne standardowe długości: 120 mm, 150 mm itp. Długości niestandardowe są dostępne na żądanie.

Kluczowe zalety projektu

1. Lekka konstrukcja i niższe koszty

Tradycyjne, pełnowymiarowe aluminiowe szyny prowadzące o długości 4 metrów zużywają nadmierną ilość surowca aluminiowego i przewożą duże ładunki transportowe. Nasz system szybkiego montażu na panelach słonecznych Mini-Rail wykorzystuje jednopunktową konstrukcję wspornika. Zmniejsza zużycie aluminium o prawie 60%.

2. Ultraszybka instalacja na miejscu

Pojedynczy pracownik może zakończyć prace montażowe na dużych wysokościach. Wystarczy zablokować krótkie szyny za pomocą wkrętów samogwintujących. W przypadku współpracy z dopasowanymi zaciskami szybkozamykającymi, panele słoneczne można wcisnąć bezpośrednio w rowek szyny, bez konieczności wstępnego pozycjonowania śrub. Każdą krótką szynę można oddzielnie regulować w celu dostosowania do nachylenia dachu i odchyleń rozstawu płatwi.

3. Nieniszczące i wodoodporne rozwiązanie do montażu na dachu

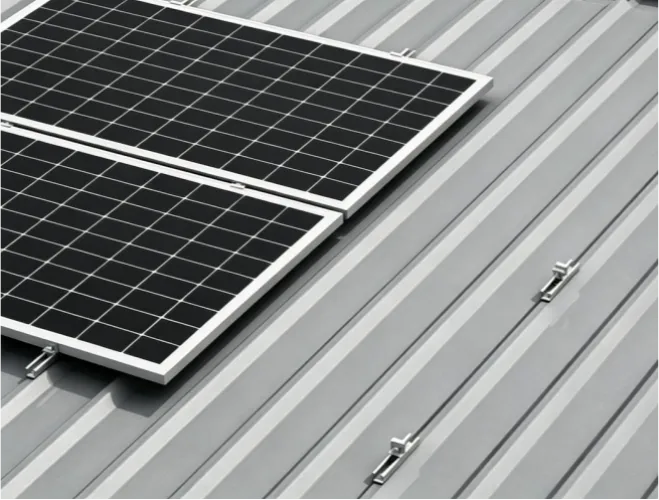

Gumowa uszczelka na całej długości całkowicie zakrywa każdy otwór na śrubę, zapobiegając przedostawaniu się wody deszczowej przez wywiercone otwory. Ten system szybkiego montażu paneli słonecznych Mini-Rail pasuje do wielu typów metalowych dachów, w tym dachów na rąbek stojący, dachówek kątowych i trapezowych blach stalowych do budynków fabrycznych.

4. Szeroka kompatybilność

Szyna posiada standardowy 40-milimetrowy rowek otwierający. Współpracuje z popularnymi zaciskami środkowymi i końcowymi do paneli słonecznych dostępnymi na rynku globalnym i pasuje do ram modułów fotowoltaicznych o grubości od 30 mm do 40 mm.

Jak zainstalować system szybkiego montażu Mini-Rail do montażu solarnego

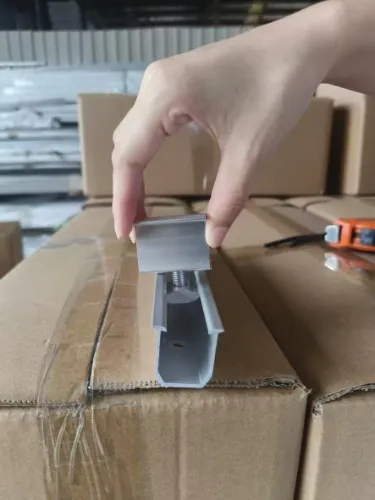

Montaż krótkiej szyny mini w kształcie litery U jest prosty. Wkręć wkręty samogwintujące w dach, aby przymocować szynę, a następnie wsuń zaciski środkowe lub boczne w szynę i zabezpiecz panele słoneczne.

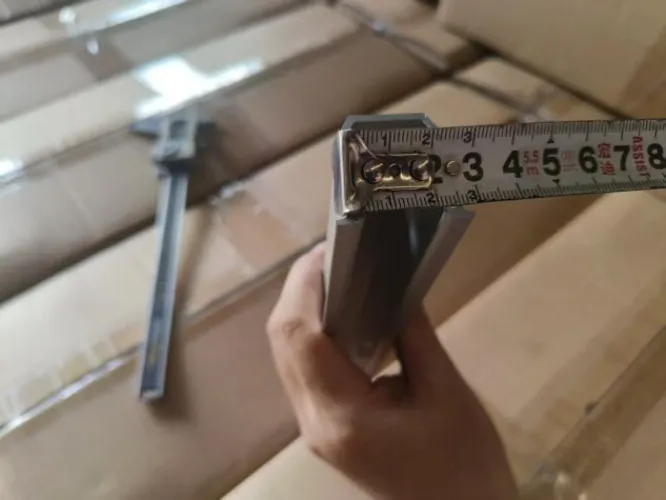

Kontrola próbki

Przed dostawą przeprowadzimy próbny montaż produktów i ściśle sprawdzimy wszystkie wymiary.

Xiamen Honor Energy zapewni Ci profesjonalne wskazówki, dokładne oferty i produkty o niezawodnej jakości.
