Łatwy w obsłudze, ręczny uchwyt ze stali węglowej z regulacją nachylenia

Łatwa w obsłudze instrukcja montażu z regulowanym nachyleniem ze stali węglowej do montażu naziemnego, produkowana przez system Xiamen Honor Energy, jest zbudowana głównie ze stali węglowej, która z natury posiada doskonałą wytrzymałość i nośność, dzięki czemu może stabilnie wspierać zainstalowany na niej sprzęt, taki jak moduły fotowoltaiczne w typowych scenariuszach zastosowań.

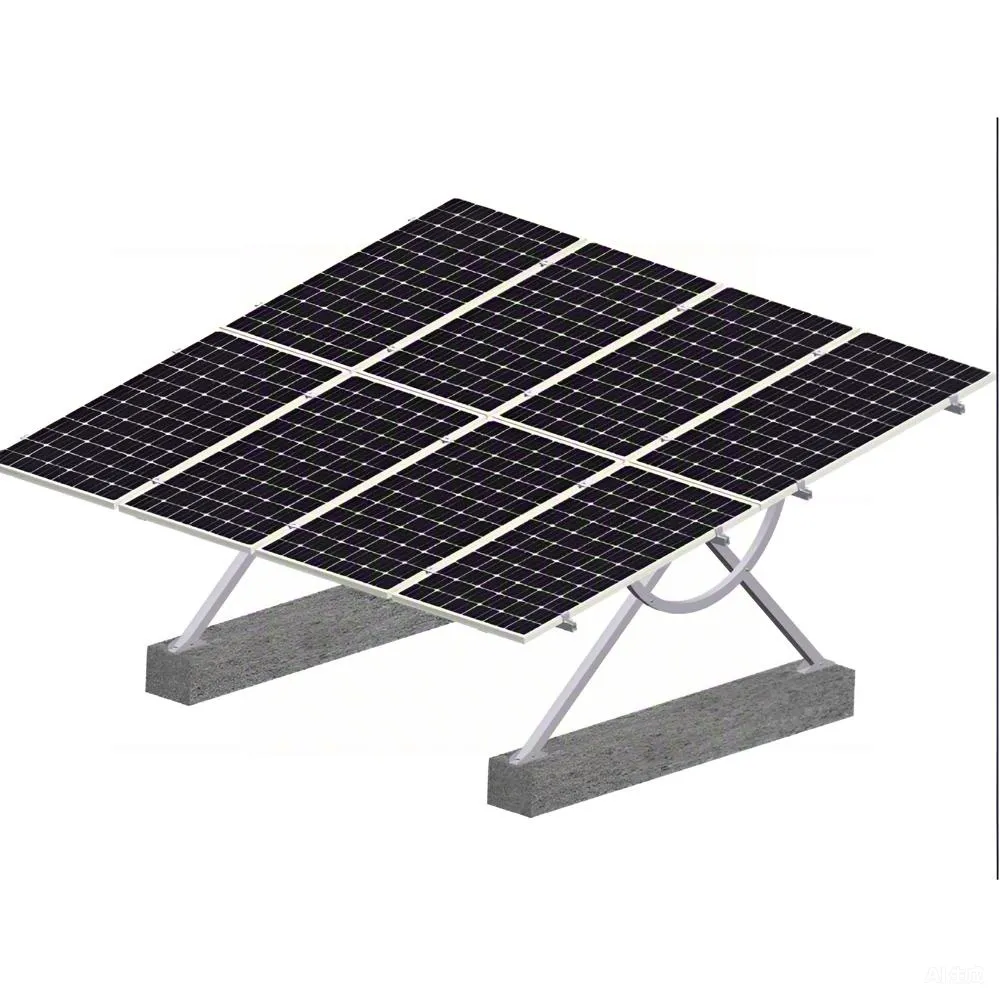

Podstawa podłogowa ze stali węglowej z możliwością regulacji nachylenia jest konstrukcją wsporczą wykonaną głównie ze stali węglowej, której kluczową cechą jest możliwość elastycznej regulacji kąta montażu.

Specyfikacja

Odpowiednie środowiska aplikacji

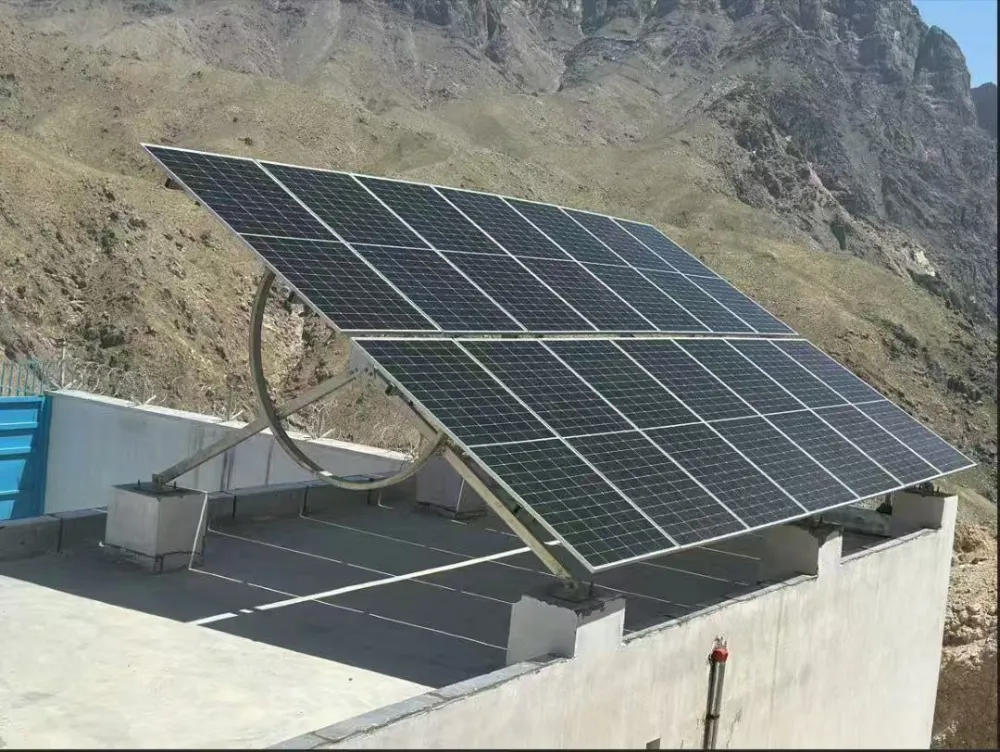

1. Betonowe płaskie dachy budynków komercyjnych i przemysłowych

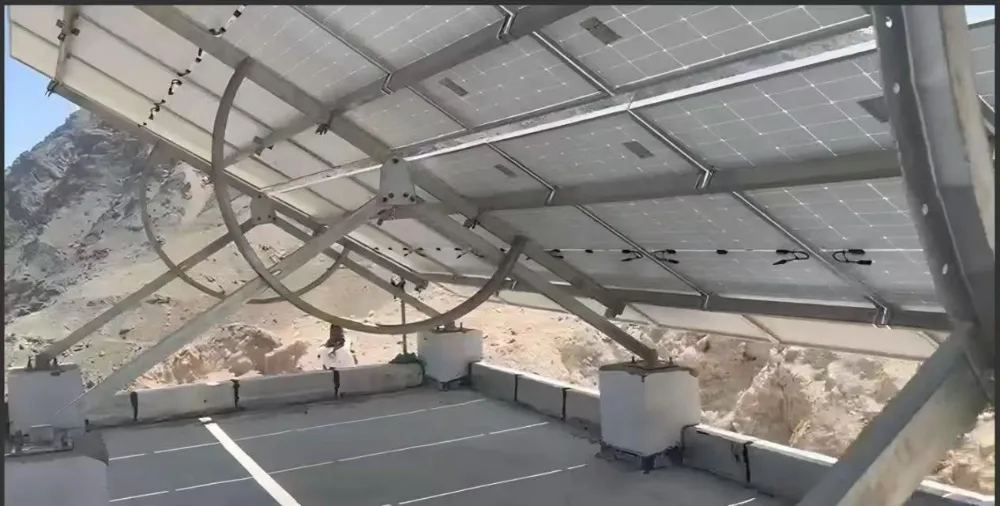

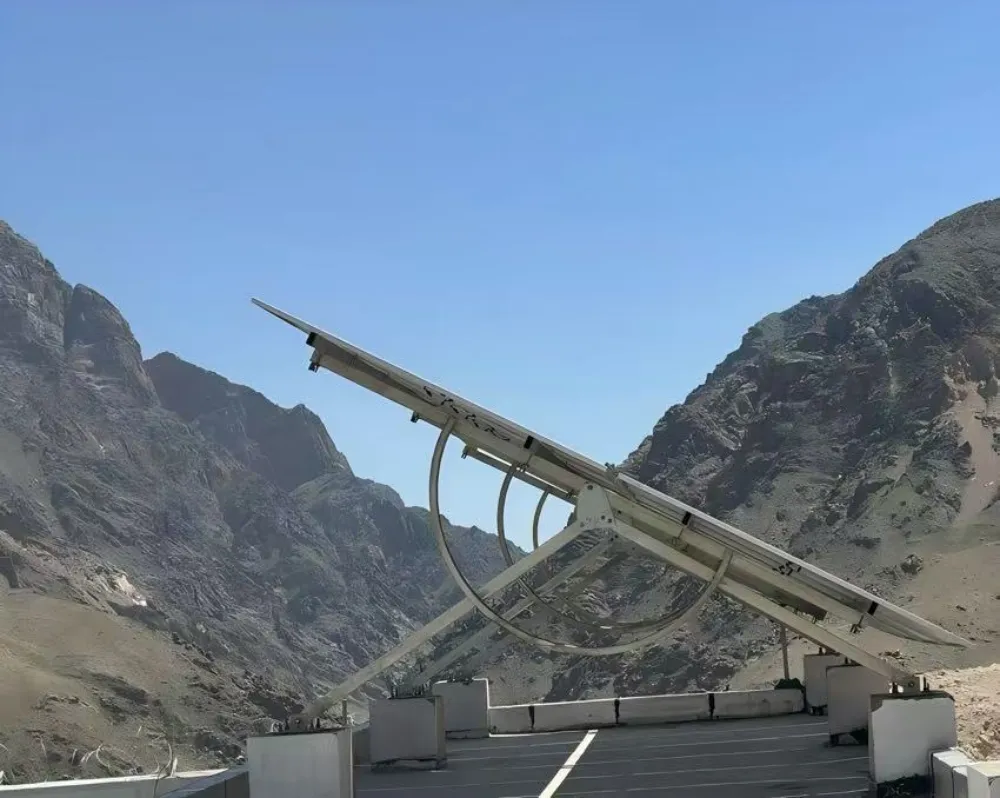

Zabrania się wiercenia w dachu i niszczenia warstwy wodoodpornej; nie można zastosować kotew chemicznych. System opiera się na betonowych przeciwwagach do utrzymywania ładunku, a kąt pochylenia modułu można ręcznie regulować na miejscu za pomocą zacisków w kształcie łuku.

2. Wymaganie precyzyjnego dostrojenia nachylenia na miejscu w zależności od lokalnej szerokości geograficznej

Mocowania gruntowe ze stali węglowej z regulacją kąta można wielokrotnie regulować ręcznie na miejscu.

Śruby można później poluzować, aby zresetować kąt pochylenia i uzyskać lepszą moc wyjściową.

Idealny do komercyjnych, przemysłowych i rozproszonych projektów fotowoltaicznych.

Nie nadaje się do elektrowni naziemnych o skali GW ze względu na duże obciążenie pracą związaną z ręczną regulacją.

3. Miejsca, w których istniejące konstrukcje nie mogą zostać uszkodzone

Dachy lub tereny utwardzone, gdzie właściciel zabrania wiercenia, które mogłoby uszkodzić wodoodporne warstwy lub chodnik.

Zaleta

Kąt mocowania do podłoża ze stali węglowej z regulacją kąta można dostosować do sposobu wpadania światła. Jest to stal węglowa z warstwą cynku, dzięki czemu dobrze się trzyma, nie rdzewieje i świetnie sprawdza się na zewnątrz. Ponadto konfiguracja jest łatwa — pozwala zaoszczędzić czas i pracę.

Że możemy zaprojektować dostosowane do indywidualnych potrzeb regulowane podpory uchylne w zależności od wielkości lokalizacji, liczby paneli słonecznych i lokalnych warunków klimatycznych dostarczonych przez klientów oraz przeanalizować dla klientów efektywność wykorzystania energii słonecznej.

Nasza konstrukcja uwzględnia również siłę potrzebną do ręcznej regulacji, dzięki czemu użytkownicy mogą łatwo regulować nachylenie bez dodatkowego wysiłku.

Instalacja

1. Najpierw zaznacz miejsce, w którym należy umieścić nawiasy, aby dokładnie określić ich miejsce.

2. Przymocuj podstawę za pomocą śrub rozporowych, aby zablokować ją w podłożu.

3. Złóż wspornik główny – połącz słupki pionowe i krzyżulce.

4. Załóż regulator kąta i ustaw go na żądane nachylenie. 5. Dokręć wszystkie elementy bardzo mocno i upewnij się, że nic się nie chwieje.

Certyfikacja

Posiadamy certyfikaty TUV, CE, JIS. Pełna kontrola jakości procesu obejmuje surowiec aż do gotowego produktu. Nasz zespół techniczny i sprzedażowy zapewnia kompleksowe wsparcie dla klientów z branży fotowoltaicznej na całym świecie.

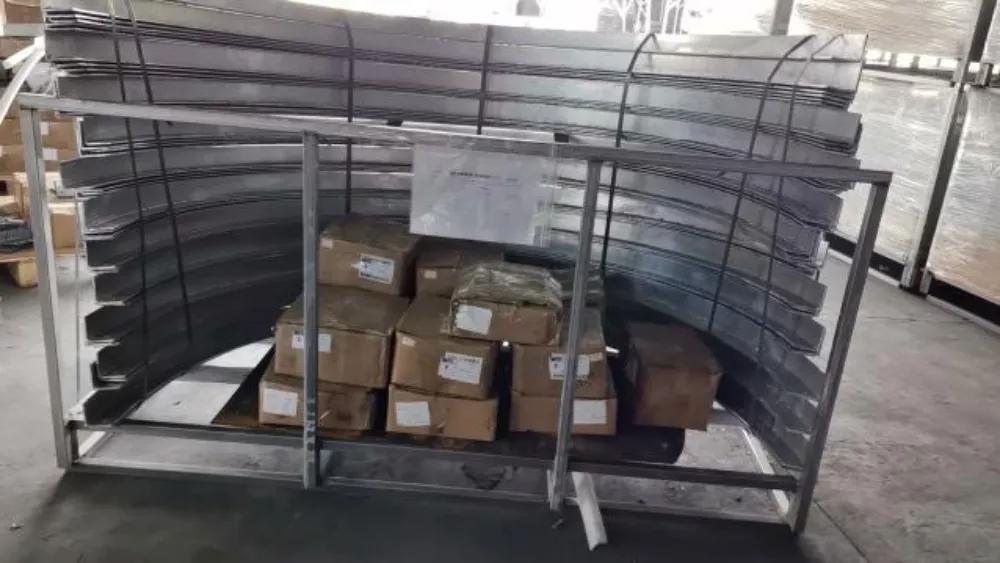

Pakowanie

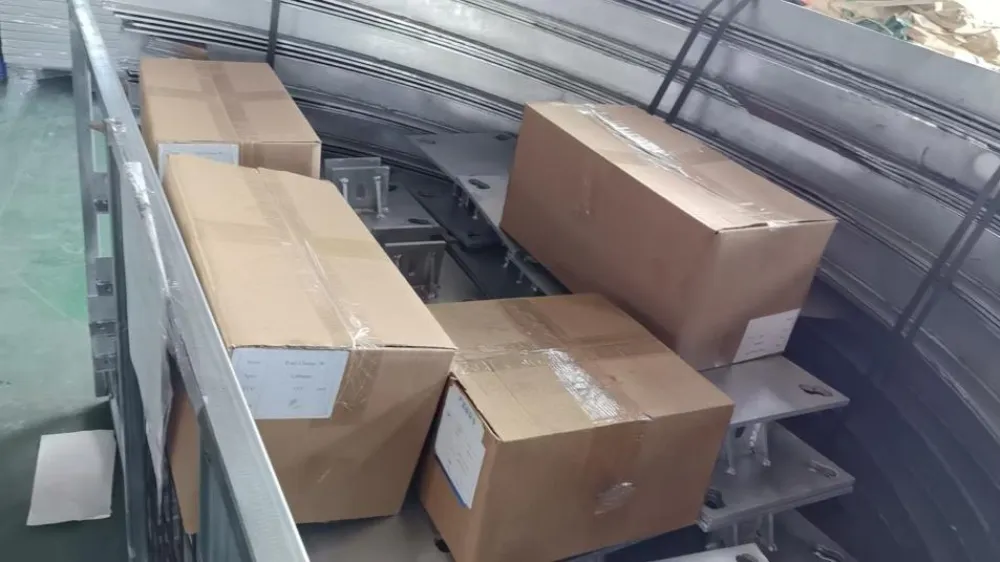

Wszystkie nasze produkty dostarczane są na paletach stalowych lub drewnianych, które zabezpieczają konstrukcje montażowe przed odkształceniami i ułatwiają transport. Drobne elementy pakowane są w kartony.

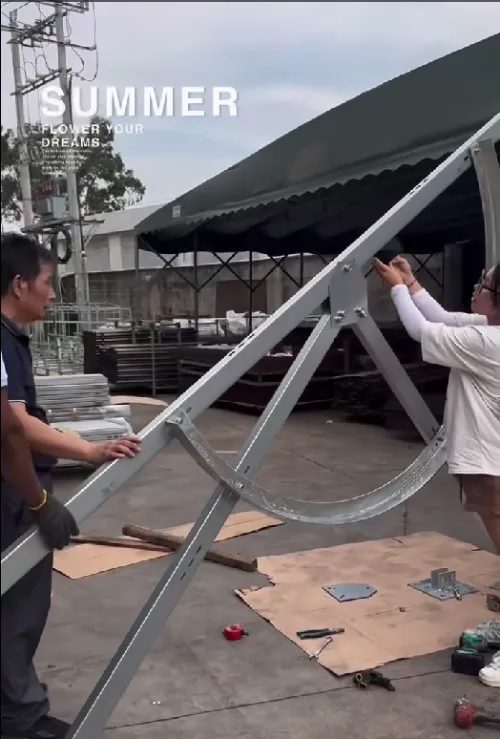

Wstępny montaż i kontrola w fabryce

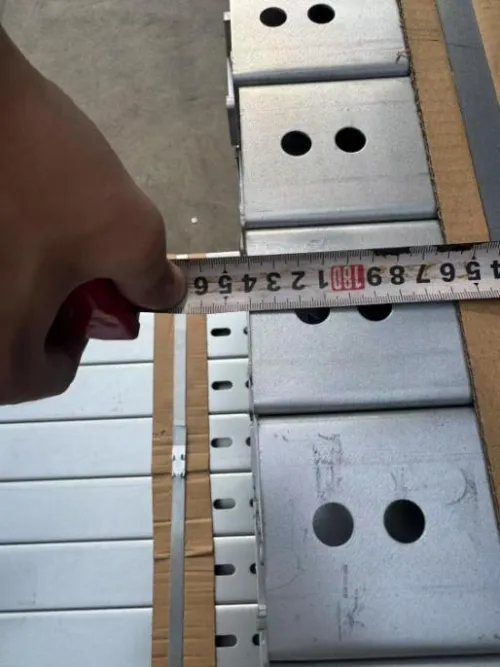

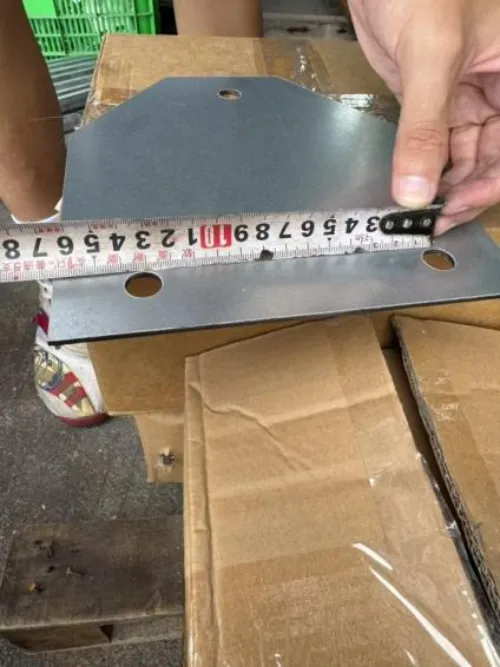

Wszystkie produkty przed wysyłką przechodzą kontrolę przed montażem. Weryfikujemy kluczowe dane, takie jak kąt, wymiar i grubość, aby mieć pewność, że dostarczone elementy spełnią oczekiwania klienta.

Często zadawane pytania

P: Do jakiego kąta pochylenia można dostosować ten wspornik?

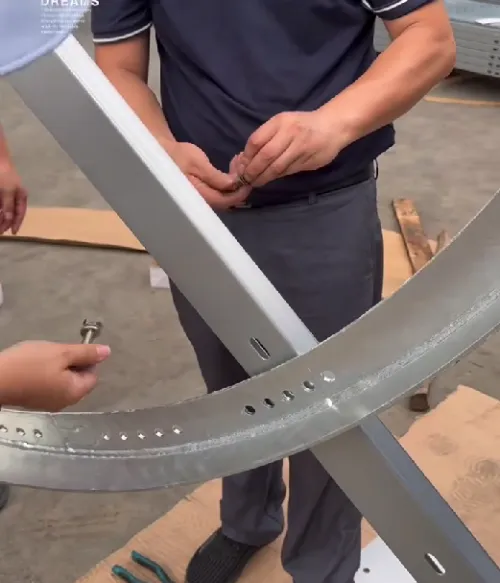

Odp.: Standardowy zakres regulacji nachylenia wynosi 10°–35°. W zależności od szerokości geograficznej projektu dostępny jest niestandardowy maksymalny kąt do 40°. Kąt jest blokowany ręcznie poprzez półokrągły otwór szczelinowy w kształcie łuku. Dokręcić śruby po ustawieniu kąta; nie są wymagane żadne dodatkowe akcesoria.

P: Montaż balastowy czy penetracyjny?

Odp.: Jest to system mocowania z balastem, mocowany za pomocą dolnych betonowych przeciwwag. Nie wymaga wiercenia dachu, a warstwa wodoodporna dachu nie ulegnie uszkodzeniu. Rozwiązanie do montażu wierconego jest opcjonalne w przypadku projektów o dużym obciążeniu wiatrem.

P: Jakie są obciążenia wiatrem i śniegiem?

Odp.: Standardowe obciążenie wiatrem: 60 m/s; obciążenie śniegiem: 1,6 kN/m².

P: Czy można go zainstalować zarówno na dachach płaskich, jak i na ziemi?

Odp.: Jest przeznaczony głównie do betonowych płaskich dachów. Można go również stosować na utwardzonym, płaskim podłożu. Nie zaleca się bezpośredniego montażu na miękkim podłożu; W przypadku projektów naziemnych wymagane są stopy betonowe.

P: Czy nadaje się do przybrzeżnych obszarów mgły solnej?

Odp.: Standardowe profile aluminiowe są odporne na normalne wilgotne warunki. W przypadku lokalizacji w promieniu 5 km od linii brzegowej zaleca się stosowanie pełnego zestawu śrub SS304 w celu wydłużenia żywotności.

P: Jak trudna jest instalacja? Jakie narzędzia są potrzebne?

Odp.: Modułowa, wstępnie zmontowana konstrukcja. Wymagane są jedynie podstawowe narzędzia ręczne, takie jak klucze i klucze nasadowe. Dostarczone są szczegółowe rysunki montażowe. Nie jest potrzebny żaden specjalny, ciężki sprzęt.

P: Czy można regulować kąt nachylenia po instalacji?

O: Tak. Poluzuj śruby blokujące na zawiasie łukowym, ustaw docelowy kąt, a następnie ponownie dokręć wszystkie śruby.

P: Jaki jest okres gwarancji?

 Odp.: 12 lat gwarancji na aluminiowe części konstrukcyjne. Opcje rozszerzonej gwarancji podlegają negocjacjom.

P: Jaki jest czas realizacji produkcji?

Odp.: Zwykle 7:15 dni roboczych po otrzymaniu wpłaty, w zależności od całkowitej ilości zamówienia.
