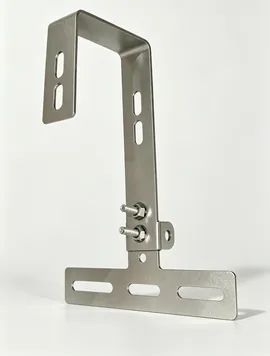

Regulowany hak dachowy typu T z podwójną śrubą

Tworzywo

Ten typ regulowanego haka dachowego typu T z podwójną śrubą od dostawcyXiamen Honor Energyściśle przyjmuje: stal nierdzewną SUS304;

Dostępny jest również stop aluminium z wykończeniem proszkowym (na zdjęciu szara wersja malowana proszkowo).

Cechy konstrukcyjne

· Podwójne śruby blokujące: Zabezpiecz ramię pionowe i umożliwij szeroki zakres regulacji kąta, idealnie pasując do płytek o nieregularnych kształtach o dużych różnicach wysokości, takich jak płytki hiszpańskie, płytki w kształcie litery S i płytki szkliwione.

· Szczeliny na ramieniu pionowym: umożliwiają regulację wysokości w pionie.

· Podstawa w kształcie litery T z wydłużonymi szczelinami: umożliwia precyzyjne dostrojenie w poziomie w celu zapewnienia pewnego mocowania do krokwi dachowych.

· Wygięty górny uchwyt: do połączenia z szynami montażowymi instalacji solarnej.

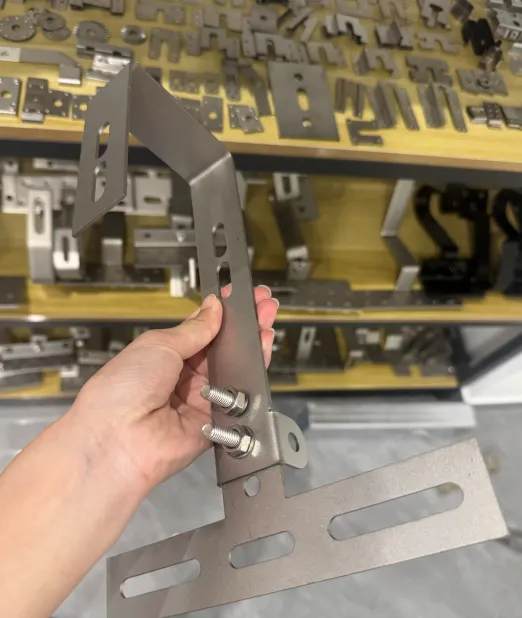

Różnica w stosunku do zwykłego haczyka do płytek typu T

Ten regulowany za pomocą dwóch śrub hak dachowy typu T z dachówkami słonecznymi ma wygiętą pod kątem górną część, która zapewnia znacznie większy skok regulacji kąta. Jest specjalnie zaprojektowany do dachów z głęboko zakrzywionymi dachówkami.

Zaleta

· 3-stopniowa regulacja (wysokość, pozycja pozioma i szeroki zakres kąta) pozwala dostosować się do nierównych, głęboko zakrzywionych dachówek, takich jak dachówki hiszpańskie, dachówki S i płytki szkliwione

· Podwójne śruby blokujące zapewniają stabilne mocowanie kątowe w przypadku wytrzymałych dachów o nieregularnym nachyleniu

· Wykonane z wytrzymałej stali nierdzewnej SUS304 (opcjonalnie aluminium malowane proszkowo), o grubości 3-4 mm zapewniającej wysoką nośność i odporność na wiatr

·  Wydłużone szczelinowe otwory znacznie zmniejszają trudności związane z instalacją na miejscu

· 10-letnia gwarancja z 25-letnim okresem użytkowania, dobrze sprawdzona w projektach fotowoltaicznych w Azji Południowo-Wschodniej

Jak zainstalować regulowany hak dachowy typu T z podwójną śrubą

1. Umieść punkt montażu na krokwiach dachowych i podnieś płytkę.

2. Przymocuj podstawę w kształcie litery T do krokwi. Wydłużone szczeliny umożliwiają precyzyjną regulację w poziomie.

3. Poluzuj śruby na ramieniu pionowym i przesuwaj hak w górę i w dół, aby ustawić odpowiednią wysokość.

4. Wyreguluj kąt górnego zagiętego występu, poluzowując podwójne śruby blokujące. Po uzyskaniu odpowiedniego kąta mocno dokręć obie śruby.

5. Zamontuj szyny solarne do górnego ucha haka za pomocą śrub. Sprawdź dwukrotnie poziom.

6. Zresetuj płytki i wykonaj impregnację w miejscu penetracji.

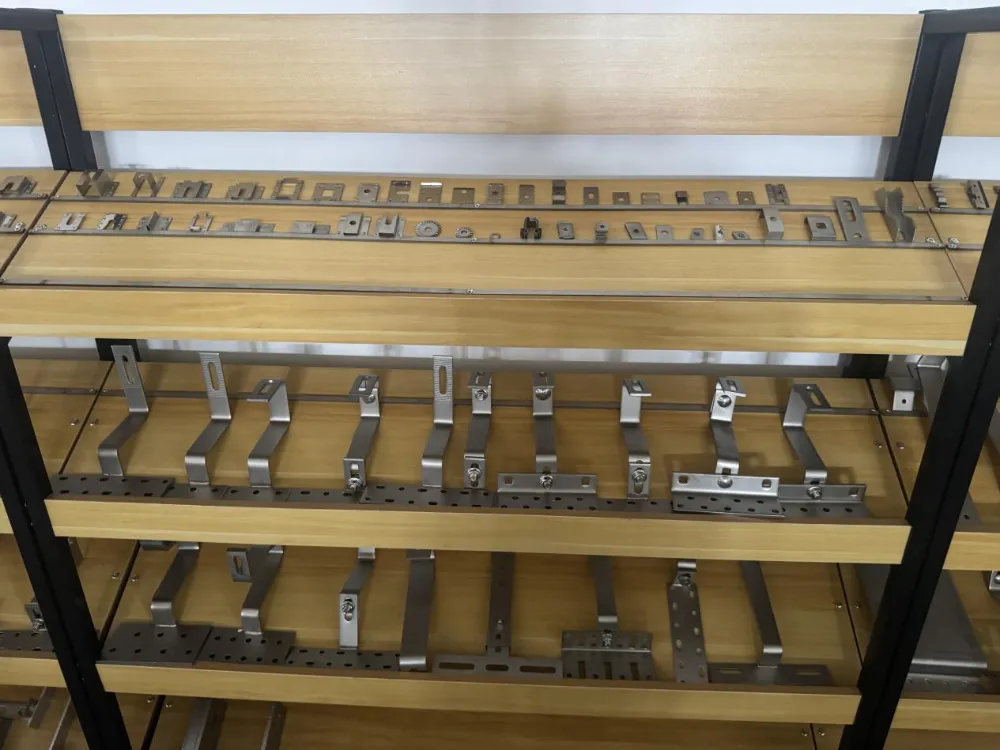

Seria regulowanych haków dachowych z dachówek słonecznych

W naszej ofercie znajdziesz szeroką gamę regulowanych wsporników montażowych. Zapraszamy do kontaktu z nami w przypadku jakichkolwiek pytań.
