Montaż na balkonie

Xiamen Honor Energy produkuje systemy i komponenty do montażu fotowoltaicznego dla różnych środowisk instalacji fotowoltaicznych, przy zarządzaniu jakością wspieranym przez normę ISO 9001 oraz odpowiednie wymagania dotyczące zgodności produktów i rynku.

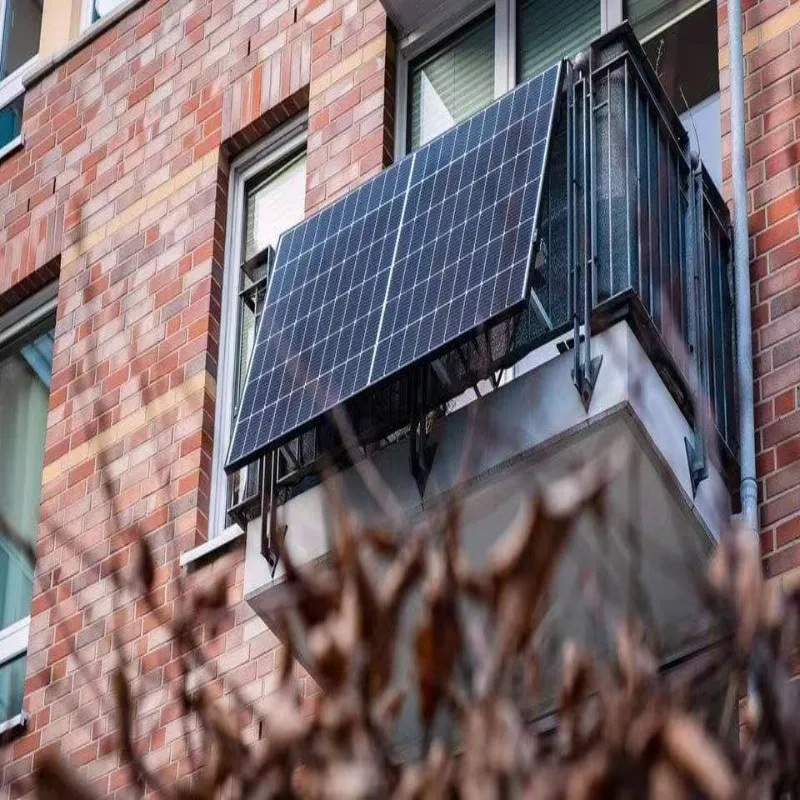

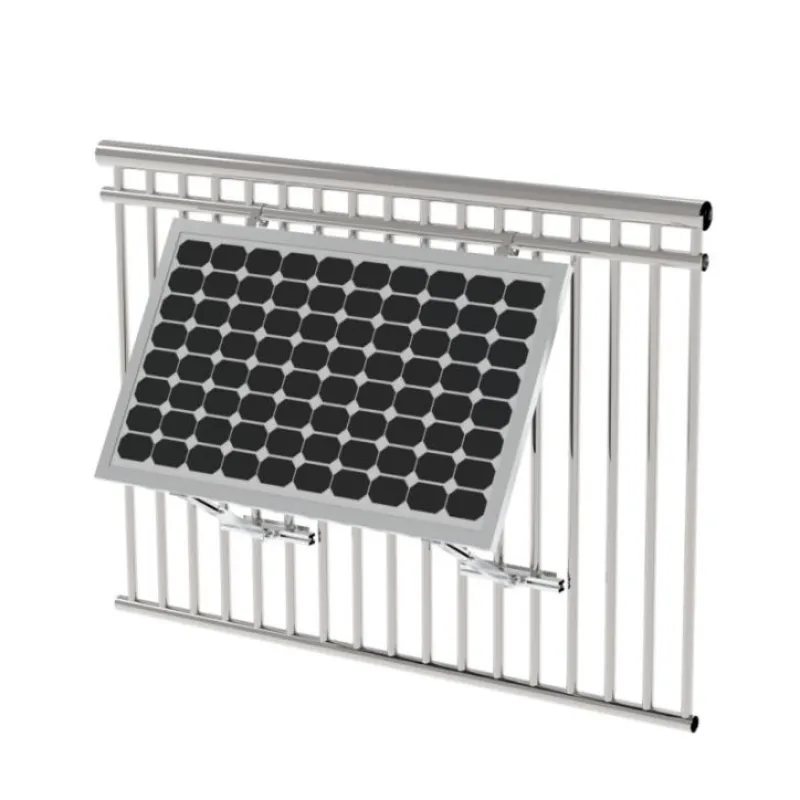

Uchwyt balkonowy przeznaczony jest do instalacji fotowoltaicznych, w których konwencjonalna konstrukcja do montażu na dachu nie jest praktyczna. Konfiguracja zaciskowa umożliwia połączenie konstrukcji montażowej panelu słonecznego z kompatybilną balustradą balkonową, co pozwala uniknąć konieczności wiercenia w balustradzie podczas instalacji.

Ta konfiguracja jest szczególnie odpowiednia do instalacji na balkonach i tarasach, gdzie dostępna przestrzeń montażowa jest ograniczona lub niepożądane jest wiercenie na stałe. Możliwość montażu należy potwierdzić zgodnie z konstrukcją balustrady, specyfikacjami modułów fotowoltaicznych, warunkami terenowymi i obowiązującymi wymaganiami lokalnymi.

Cechy

Instalacja zaciskowa

Konstrukcja montażowa mocuje się bezpośrednio do kompatybilnych balustrad balkonowych, bez konieczności wiercenia w balustradzie. Ogranicza to konieczność modyfikacji konstrukcyjnych podczas instalacji i zapewnia możliwość montażu na balkonach, gdzie konwencjonalny montaż na dachu jest niedostępny lub nieodpowiedni.

System przeznaczony jest do balustrad o średnicy do 52 mm, w zależności od rzeczywistego profilu poręczy i konfiguracji montażu.

Regulowany kąt nachylenia

System mocowania umożliwia regulację nachylenia w zakresie od 15° do 30°. Kąt można dobrać w zależności od orientacji balkonu, układu modułów, dostępnej przestrzeni i warunków montażu.

Regulowana konstrukcja pozwala również na zmianę położenia panelu w przypadku zmiany wymagań instalacyjnych.

Aluminium AL6005-T5 i stal nierdzewna SUS304

W głównej konstrukcji montażowej zastosowano aluminium AL6005-T5, natomiast w określonych elementach i elementach złącznych zastosowano stal nierdzewną SUS304.

Połączenie zapewnia lekką aluminiową konstrukcję montażową z komponentami ze stali nierdzewnej wybranymi do zewnętrznych zastosowań w instalacjach fotowoltaicznych. Materiały nadają się do długotrwałego narażenia na normalne warunki zewnętrzne, w zależności od warunków środowiskowych w miejscu montażu.

Kompatybilny z panelami słonecznymi w ramie 30–35 mm

Balkonowy uchwyt solarny przeznaczony jest do paneli słonecznych w ramkach o grubości ramy 30–35 mm.

Grubość ramy panelu jest ważnym parametrem kompatybilności, ale ostateczna zgodność powinna uwzględniać również wymiary modułu, profil ramy, wagę i konfigurację montażu. W przypadku zastosowań projektowych Xiamen Honor Energy może przed rozpoczęciem produkcji sprawdzić odpowiednie wymiary paneli i balustrad.

Kompaktowe wykorzystanie przestrzeni balkonowej

Konstrukcja montażowa została zaprojektowana wokół istniejącej balustrady balkonowej, umożliwiając instalację modułów fotowoltaicznych bez użycia konwencjonalnej konstrukcji do montażu na dachu.

Dzięki temu nadaje się do stosowania na balkonach, tarasach, patio i innych zastosowaniach fotowoltaicznych o ograniczonej przestrzeni. Ostateczny układ modułów zależy od dostępnej długości balustrad, układu balkonu, wymiarów modułów i obowiązujących wymagań konstrukcyjnych.

Zaprojektowany okres użytkowania wynoszący ponad 20 lat

Zaprojektowany okres użytkowania balkonowego uchwytu solarnego wynosi ponad 20 lat.

Produkt łączy w sobie aluminium AL6005-T5 i stal nierdzewną SUS304 z konstrukcją montażową zaprojektowaną do długotrwałych zastosowań fotowoltaicznych na zewnątrz. Xiamen Honor Energy zapewnia 10-letnią gwarancję, z zastrzeżeniem obowiązujących warunków gwarancji.

Specyfikacje techniczne

Często zadawane pytania:

P1: Czy ten uchwyt wymaga wiercenia w balustradzie balkonowej?

Nie. Uchwyt solarny na balkon Xiamen Honor Energy wykorzystuje konfigurację zaciskową, którą można przymocować do kompatybilnych balustrad balkonowych bez wiercenia w balustradzie. Przed montażem należy sprawdzić konstrukcję balustrady i lokalne wymagania montażowe.

P2: Jakie panele słoneczne są kompatybilne z tym uchwytem balkonowym?

Uchwyt przeznaczony jest do paneli fotowoltaicznych ramowych o grubości ramy 30–35 mm. Ostateczną zgodność należy również potwierdzić na podstawie wymiarów panelu, profilu ramy, wagi i konfiguracji montażowej.

P3: Jakie rozmiary balustrad są kompatybilne z systemem montażu?

Podana kompatybilność balustrad wynosi do 52 mm średnicy. Rzeczywista kompatybilność zależy od profilu balustrady, geometrii, dostępnej przestrzeni montażowej i konfiguracji zacisków.

P4: Jaki kąt nachylenia można regulować?

System mocowania umożliwia regulację nachylenia w zakresie od 15° do 30°. Odpowiedni kąt zależy od orientacji balkonu, układu paneli, warunków zacienienia i wymagań lokalizacji.

P5: Jakie materiały są używane do montażu słonecznego?

W głównej konstrukcji montażowej zastosowano aluminium AL6005-T5 i stal nierdzewną SUS304. Materiały te dobiera się pod kątem wymagań konstrukcyjnych i zewnętrznych systemu montażowego.

P6: Czy możesz sprawdzić kompatybilność przed produkcją?

Tak. Xiamen Honor Energy może sprawdzić odpowiednie specyfikacje modułów fotowoltaicznych, wymiary ramy modułu, wymiary balustrad i rysunki projektowe, aby określić, czy standardowa konfiguracja montażu jest odpowiednia.

Fabryka i kontrola jakości

Xiamen Honor Energy produkuje komponenty do montażu paneli słonecznych w ramach kontrolowanych procesów produkcyjnych i kontrolnych obejmujących kontrolę materiałów, formowanie lub obróbkę skrawaniem, obróbkę powierzchni, montaż i ostateczną weryfikację.

Kontrola jakości koncentruje się na:

Kontrola materiałów i wymiarów pomaga zachować spójność pomiędzy elementami montażowymi a zamierzoną konfiguracją instalacji fotowoltaicznej.

W przypadku zamówień projektowych można sprawdzić specyfikacje produktu i wymagania montażowe zgodnie z odpowiednim modułem, poręczą i warunkami instalacji.

Opcje pakowania obejmują eksportowe palety drewniane i palety stalowe, przy czym metoda pakowania jest wybrana na podstawie wymiarów komponentów, ilości i wymagań transportowych.

Certyfikaty

Xiamen Honor Energy działa w ramach systemu zarządzania jakością ISO 9001 w swojej działalności produkcyjnej.

Odpowiednie wymagania produktowe i rynkowe obejmują:

· System Zarządzania Jakością ISO 9001

· Wymagania zgodności związane z CE

· Wymagania związane z JIS, tam gdzie ma to zastosowanie

Obowiązująca dokumentacja zgodności zależy od konfiguracji produktu, zastosowania instalacji i rynku docelowego.
